通带频率 DC~512MHz,0.6-6GHz≥60dBc,dB,TNC
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 512 | MHz |
| 通带损耗 | DC-470 | MHz | 1 | dB | ||
| 通带损耗 | 470-512 | MHz | 2 | dB | ||
| 带外抑制 | 0.6-6 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |

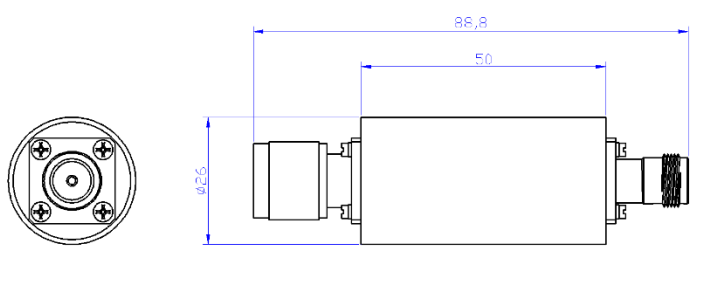

| 接口形式 | TNC-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

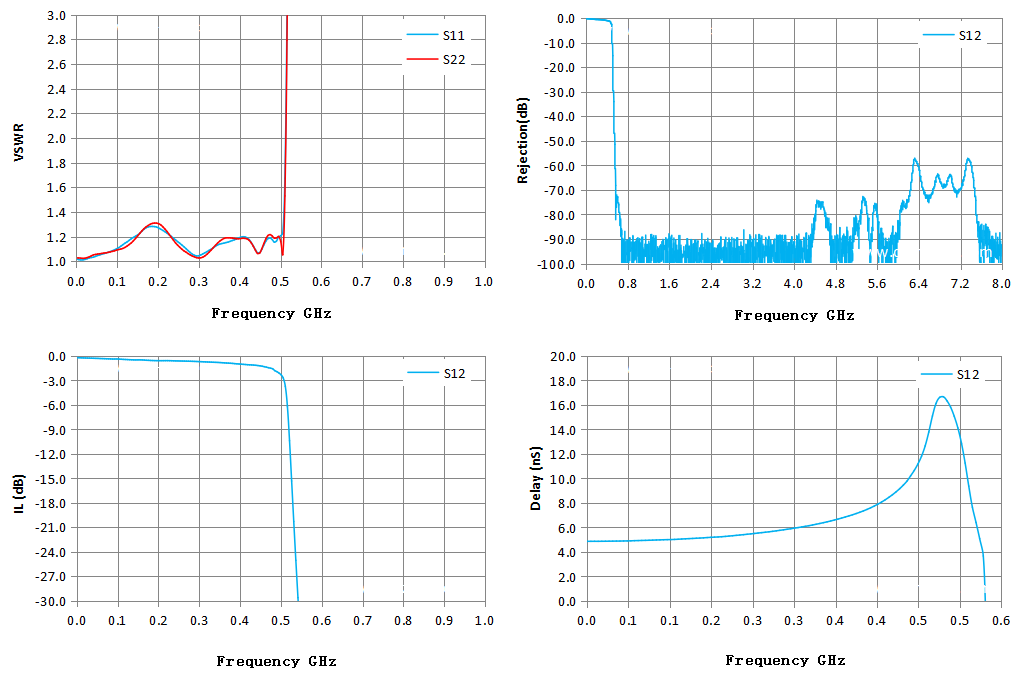

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.03 | 1.03 | -0.18 | -0.18 | 4.81 |
| 0.10 | 1.06 | 1.07 | -0.32 | -0.32 | 4.92 |
| 0.17 | 1.19 | 1.17 | -0.47 | -0.47 | 5.07 |
| 0.24 | 1.25 | 1.28 | -0.57 | -0.57 | 5.35 |
| 0.31 | 1.06 | 1.04 | -0.65 | -0.65 | 5.85 |
| 0.38 | 1.14 | 1.17 | -0.82 | -0.82 | 6.68 |
| 0.45 | 1.15 | 1.15 | -1.09 | -1.09 | 8.46 |
| 0.52 | 1.21 | 1.16 | -2.30 | -2.30 | 16.62 |
| 0.58 | 21.25 | 17.25 | -46.90 | -46.90 | 3.67 |
| 0.65 | 43.81 | 22.27 | -74.34 | -74.34 | 2.29 |
| 0.72 | 44.56 | 28.47 | -86.74 | -86.74 | 0.70 |
| 0.79 | 32.49 | 20.75 | -96.80 | -96.80 | -17.28 |
| 0.86 | 26.26 | 22.10 | -110.21 | -110.21 | 10.39 |
| 0.93 | 25.83 | 18.43 | -89.03 | -89.03 | 20.84 |
| 1.00 | 27.77 | 22.11 | -94.83 | -94.83 | -27.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
