通带频率DC~550MHz, 带外抑制700-2000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 550 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 700-2000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

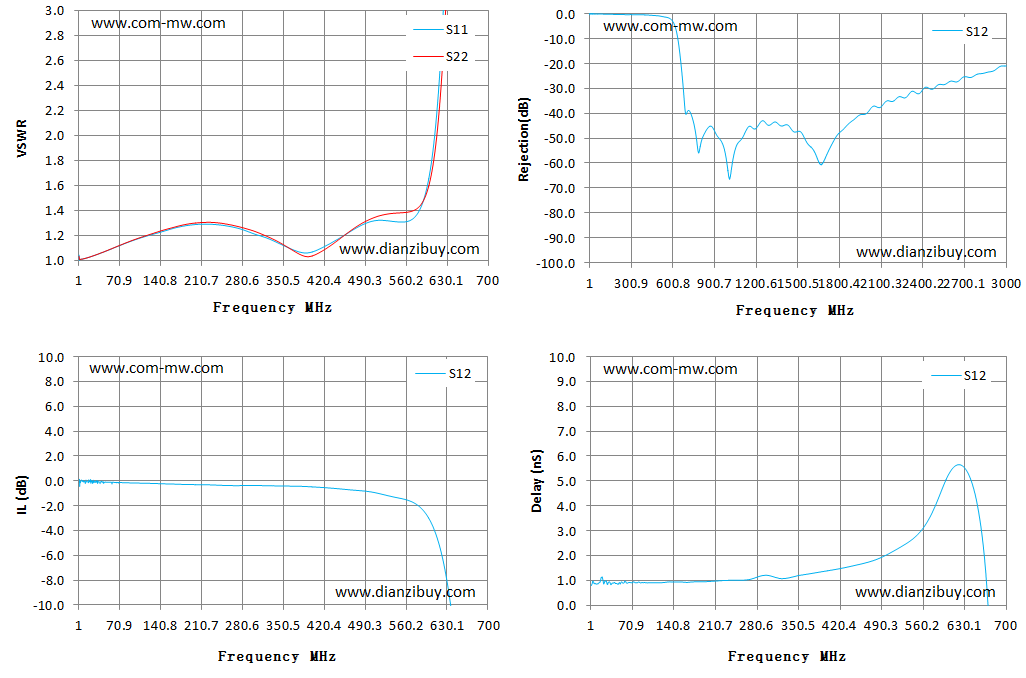

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.16 | -0.16 | 0.8 |
| 108 | 1.19 | 1.19 | -0.18 | -0.18 | 0.91 |
| 215 | 1.29 | 1.31 | -0.31 | -0.31 | 0.98 |
| 322 | 1.18 | 1.2 | -0.39 | -0.39 | 1.07 |
| 429 | 1.14 | 1.12 | -0.57 | -0.57 | 1.52 |
| 536 | 1.32 | 1.38 | -1.26 | -1.26 | 2.54 |
| 643 | 5.54 | 4.83 | -12.44 | -12.44 | 4.89 |
| 751 | 30.39 | 30.36 | -43.91 | -43.91 | -0.52 |
| 858 | 71.7 | 88.39 | -45.58 | -45.58 | -0.2 |
| 965 | 126.55 | 218.33 | -53.26 | -53.26 | -1.06 |
| 1072 | 188.08 | 661.12 | -51.75 | -51.75 | -0.21 |
| 1179 | 208.82 | 1073.43 | -46.13 | -46.13 | 0.86 |
| 1286 | 220.43 | 414.73 | -44.76 | -44.76 | 1.34 |
| 1393 | 202.98 | 297.72 | -45.04 | -45.04 | 1.07 |
| 1500 | 150.73 | 288.37 | -47.25 | -47.25 | 0.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
