通带频率 DC~550MHz, 600-1500MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 550 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |

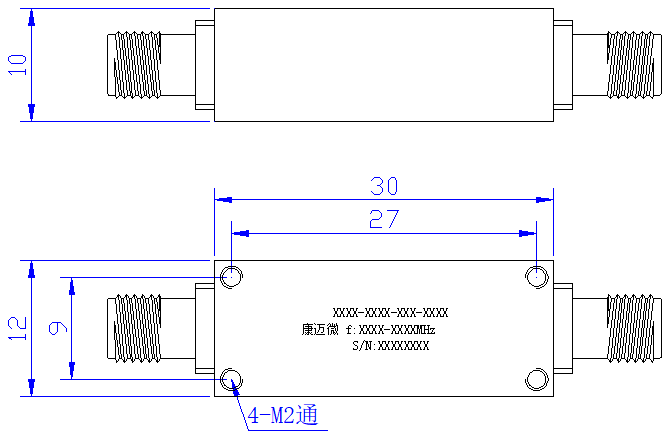

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

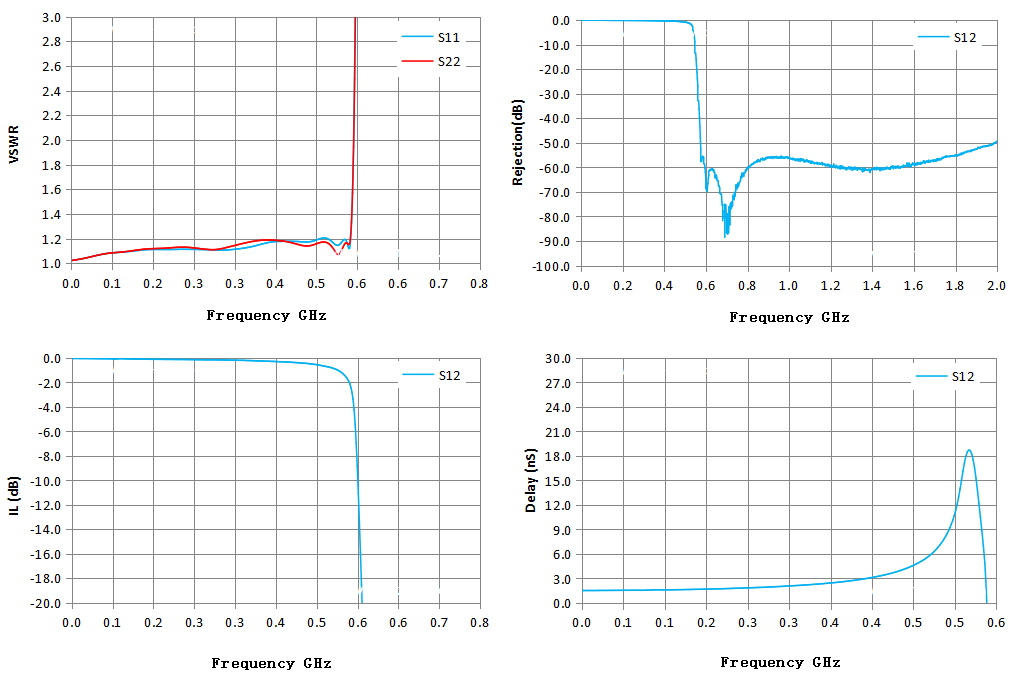

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.03 | -0.03 | 1.52 |
| 0.09 | 1.07 | 1.07 | -0.05 | -0.05 | 1.55 |
| 0.14 | 1.09 | 1.10 | -0.08 | -0.08 | 1.60 |
| 0.20 | 1.11 | 1.12 | -0.11 | -0.11 | 1.69 |
| 0.25 | 1.11 | 1.13 | -0.13 | -0.13 | 1.81 |
| 0.31 | 1.11 | 1.11 | -0.15 | -0.15 | 2.05 |
| 0.36 | 1.12 | 1.16 | -0.20 | -0.20 | 2.34 |
| 0.42 | 1.18 | 1.18 | -0.29 | -0.29 | 2.95 |
| 0.47 | 1.17 | 1.14 | -0.43 | -0.43 | 3.98 |
| 0.53 | 1.15 | 1.09 | -0.92 | -0.92 | 7.85 |
| 0.58 | 13.99 | 10.91 | -21.19 | -21.19 | 10.49 |
| 0.64 | 69.81 | 41.91 | -61.46 | -61.46 | -3.85 |
| 0.69 | 119.12 | 68.81 | -69.58 | -69.58 | 2.00 |
| 0.75 | 174.36 | 99.13 | -72.84 | -72.84 | 0.55 |
| 0.80 | 136.73 | 101.60 | -62.52 | -62.52 | 1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
