通带频率 DC~550MHz, 635-2200MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 550 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 635-2200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

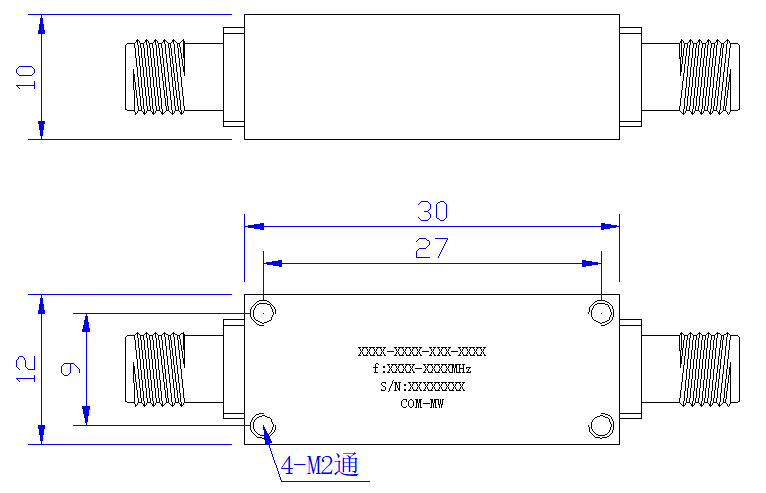

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

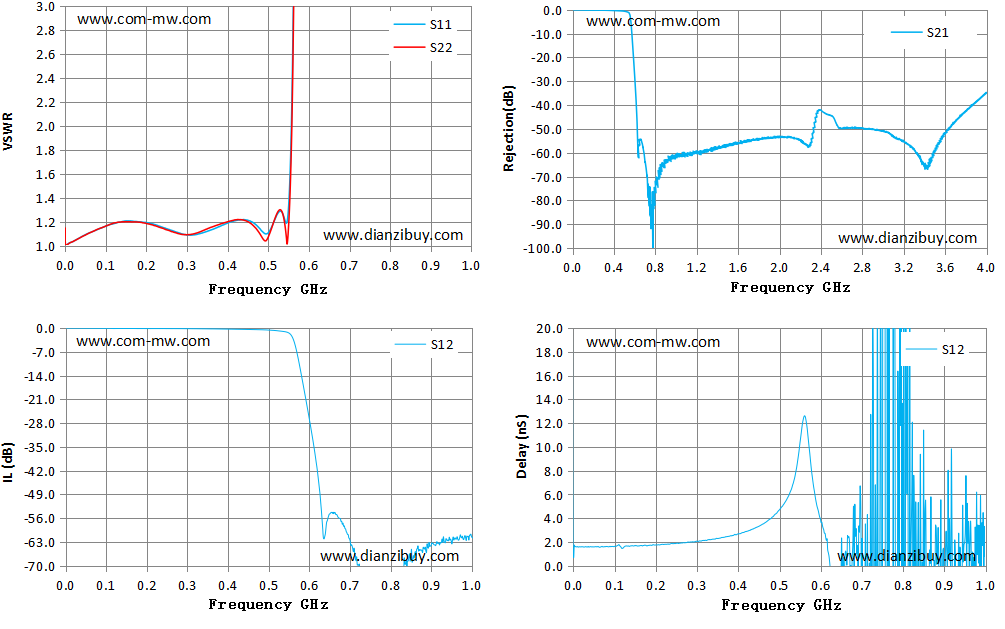

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.03 | -0.05 | 30.20 |
| 0.07 | 1.12 | 1.12 | -0.07 | 1.59 |
| 0.15 | 1.21 | 1.20 | -0.14 | 1.67 |
| 0.22 | 1.18 | 1.17 | -0.16 | 1.81 |
| 0.29 | 1.10 | 1.09 | -0.19 | 2.01 |
| 0.36 | 1.13 | 1.15 | -0.25 | 2.33 |
| 0.43 | 1.22 | 1.22 | -0.38 | 2.98 |
| 0.50 | 1.10 | 1.06 | -0.60 | 4.65 |
| 0.57 | 5.98 | 5.54 | -6.86 | 11.00 |
| 0.64 | 45.95 | 54.24 | -61.47 | -26.34 |
| 0.72 | 53.68 | 64.86 | -69.84 | 0.21 |
| 0.79 | 54.00 | 60.96 | -76.60 | 6.95 |
| 0.86 | 53.90 | 58.12 | -66.45 | -1.92 |
| 0.93 | 54.86 | 53.68 | -61.50 | -4.12 |
| 1.00 | 55.79 | 52.95 | -61.43 | 0.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
