通带频率 DC~550MHz, 645-1550MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 550 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 645-1550 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

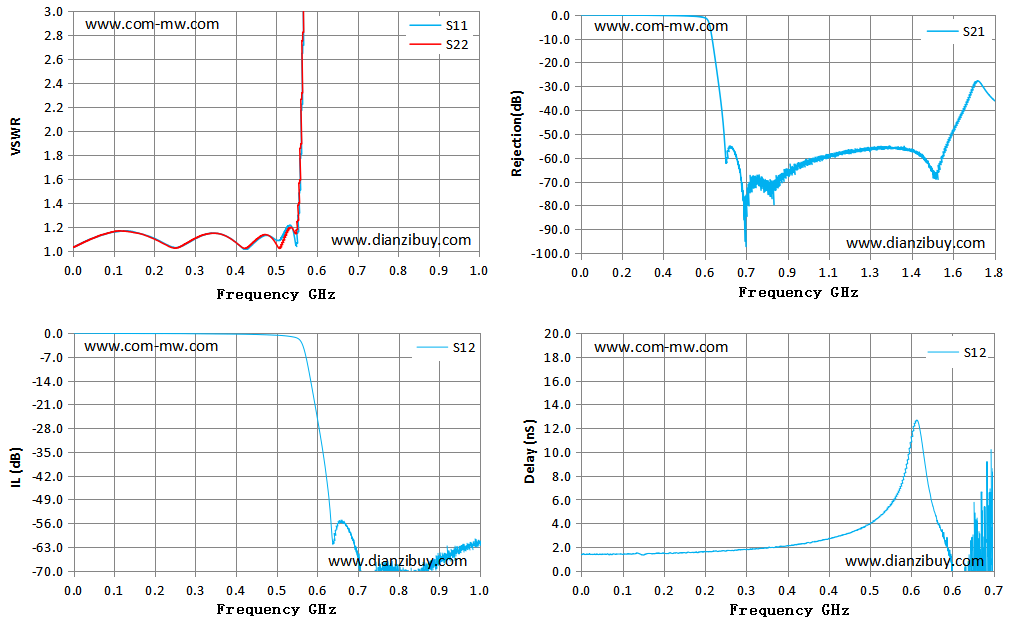

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.02 | 1.03 | 1.03 | -0.03 | 1.41 |
| 0.09 | 1.13 | 1.14 | -0.09 | 1.41 |
| 0.16 | 1.16 | 1.16 | -0.14 | 1.47 |
| 0.23 | 1.08 | 1.07 | -0.15 | 1.61 |
| 0.30 | 1.07 | 1.08 | -0.20 | 1.83 |
| 0.37 | 1.14 | 1.14 | -0.28 | 2.17 |
| 0.44 | 1.02 | 1.03 | -0.38 | 2.85 |
| 0.51 | 1.09 | 1.05 | -0.66 | 4.49 |
| 0.58 | 4.90 | 5.07 | -6.75 | 11.40 |
| 0.65 | 53.54 | 54.53 | -59.98 | -17.36 |
| 0.72 | 75.57 | 78.19 | -74.92 | 23.27 |
| 0.79 | 79.72 | 80.51 | -67.41 | 5.01 |
| 0.86 | 74.42 | 76.09 | -71.73 | -10.74 |
| 0.93 | 71.61 | 70.66 | -64.62 | -1.89 |
| 1.00 | 64.53 | 65.27 | -61.44 | 0.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
