通带频率DC~60MHz, 带外抑制95-800MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 60 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 95-800 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

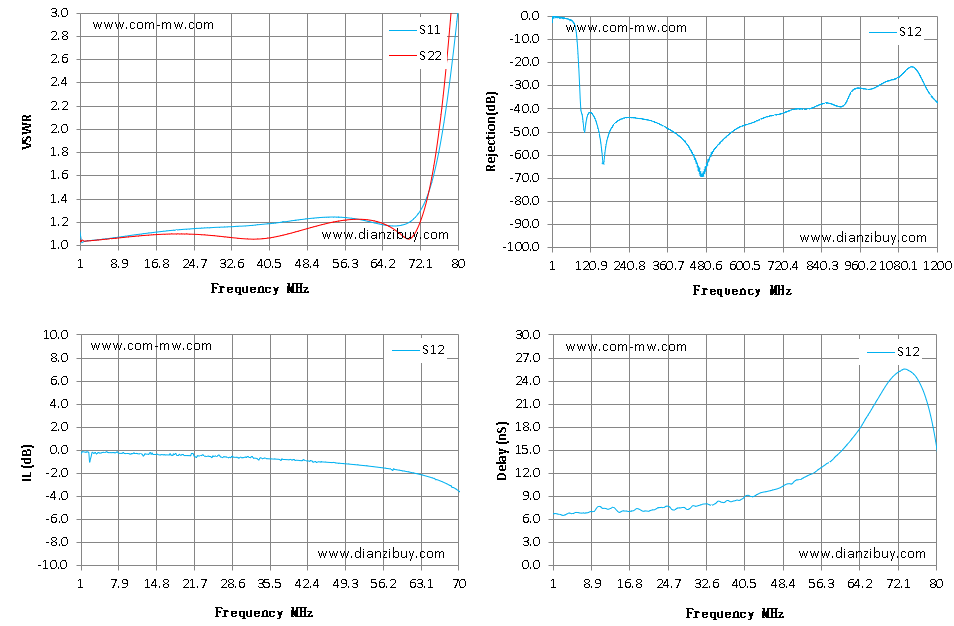

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.1 | 1.04 | -0.37 | -0.37 | 6.75 |
| 10 | 1.08 | 1.07 | -0.33 | -0.33 | 7.48 |
| 18 | 1.12 | 1.1 | -0.3 | -0.3 | 7.3 |
| 27 | 1.15 | 1.09 | -0.63 | -0.63 | 7.52 |
| 35 | 1.17 | 1.06 | -0.73 | -0.73 | 8.4 |
| 44 | 1.21 | 1.1 | -1.05 | -1.05 | 9.53 |
| 52 | 1.24 | 1.18 | -1.29 | -1.29 | 11.17 |
| 61 | 1.21 | 1.22 | -1.88 | -1.88 | 15.27 |
| 69 | 1.18 | 1.07 | -3.22 | -3.22 | 22.71 |
| 78 | 2.31 | 2.73 | -10.78 | -10.78 | 21.66 |
| 86 | 5.86 | 7.97 | -31.17 | -31.17 | -8.05 |
| 95 | 11.88 | 16.03 | -43.84 | -43.84 | -29 |
| 103 | 19.17 | 25.33 | -48.56 | -48.56 | -20.18 |
| 112 | 29.13 | 38.48 | -42.36 | -42.36 | -1.73 |
| 120 | 38.99 | 52.96 | -41.56 | -41.56 | 1.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
