通带频率 DC~60MHz, 73-500MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 60 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 73-500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

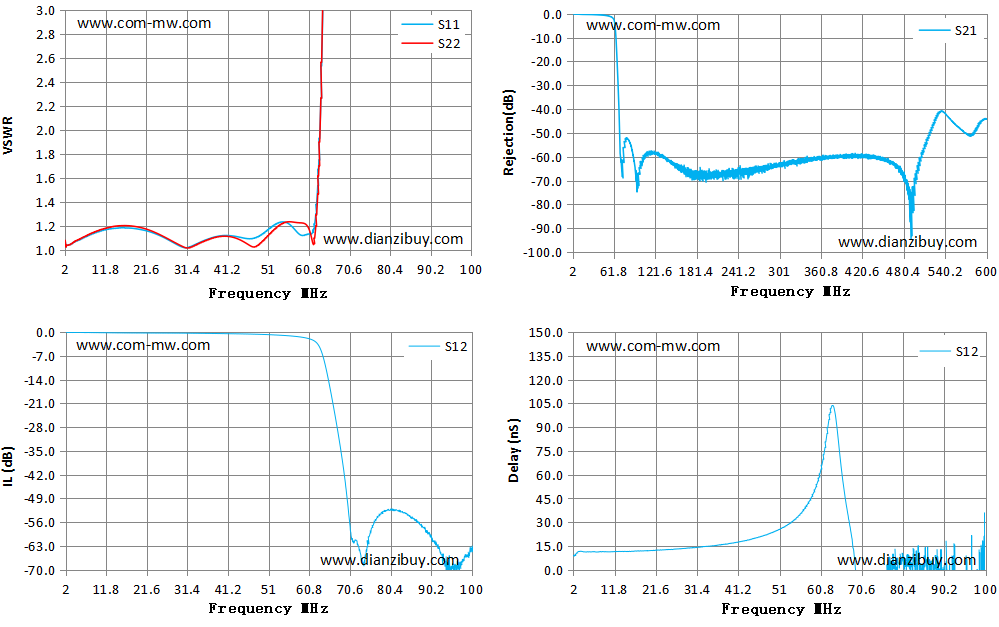

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 1.07 | 1.08 | -0.16 | 9.02 |
| 9.00 | 1.14 | 1.15 | -0.18 | 11.48 |
| 16.00 | 1.18 | 1.20 | -0.26 | 11.71 |
| 23.00 | 1.14 | 1.16 | -0.30 | 12.53 |
| 30.00 | 1.03 | 1.03 | -0.33 | 13.84 |
| 37.00 | 1.10 | 1.09 | -0.42 | 15.88 |
| 44.00 | 1.11 | 1.09 | -0.54 | 19.10 |
| 51.00 | 1.17 | 1.12 | -0.78 | 25.60 |
| 58.00 | 1.15 | 1.23 | -1.37 | 42.74 |
| 65.00 | 4.96 | 5.35 | -11.73 | 81.36 |
| 72.00 | 27.24 | 31.26 | -61.15 | -101.42 |
| 79.00 | 50.31 | 56.67 | -52.65 | 1.34 |
| 86.00 | 68.70 | 79.94 | -54.85 | 2.78 |
| 93.00 | 80.97 | 100.30 | -68.47 | -3.41 |
| 100.00 | 89.09 | 115.42 | -63.66 | -9.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
