通带频率DC~600MHz, 带外抑制780-2200MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 600 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 780-2200 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

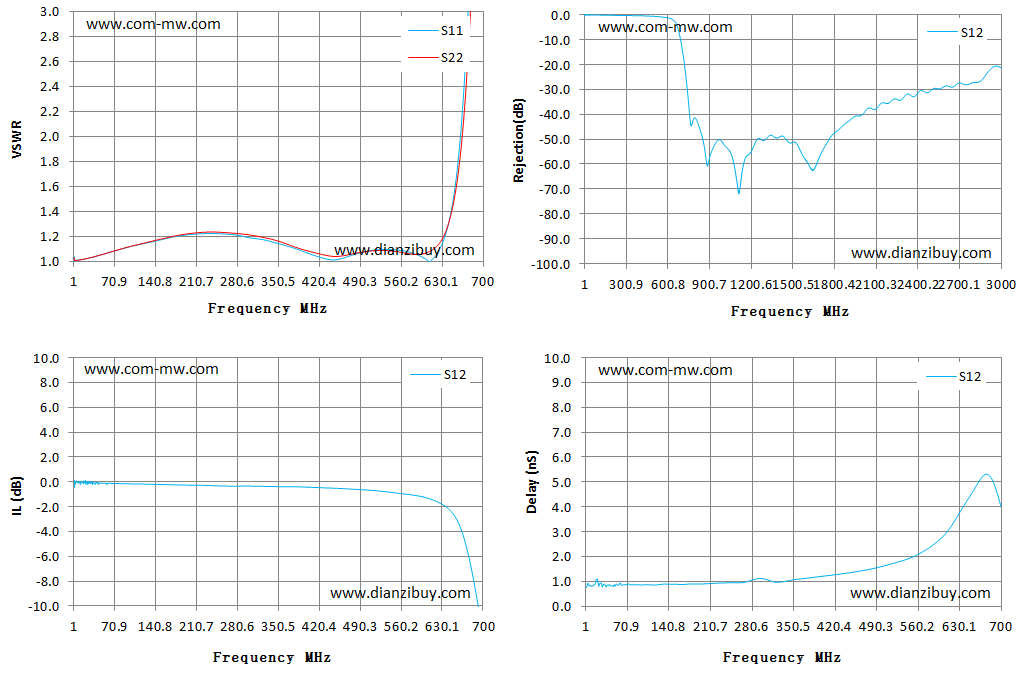

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.16 | -0.16 | 0.76 |
| 108 | 1.13 | 1.14 | -0.17 | -0.17 | 0.86 |
| 215 | 1.22 | 1.23 | -0.27 | -0.27 | 0.92 |
| 322 | 1.18 | 1.2 | -0.36 | -0.36 | 0.96 |
| 429 | 1.03 | 1.06 | -0.48 | -0.48 | 1.29 |
| 536 | 1.1 | 1.09 | -0.8 | -0.8 | 1.85 |
| 643 | 1.34 | 1.34 | -2.24 | -2.24 | 4.25 |
| 751 | 18.87 | 13.83 | -36.05 | -36.05 | -4.19 |
| 858 | 51.1 | 39.5 | -51.51 | -51.51 | -2.43 |
| 965 | 96.72 | 84.98 | -50.33 | -50.33 | -0.54 |
| 1072 | 156.34 | 167.51 | -59 | -59 | -1.02 |
| 1179 | 187.48 | 463.88 | -56.31 | -56.31 | 0.42 |
| 1286 | 219.88 | 3830.19 | -50.49 | -50.49 | 1.3 |
| 1393 | 239.46 | 511.12 | -49.42 | -49.42 | 1.12 |
| 1500 | 192.95 | 401.38 | -51.25 | -51.25 | 0.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
