通带频率 DC~600MHz, 700-1400MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 600 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 700-1400 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1400-1700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

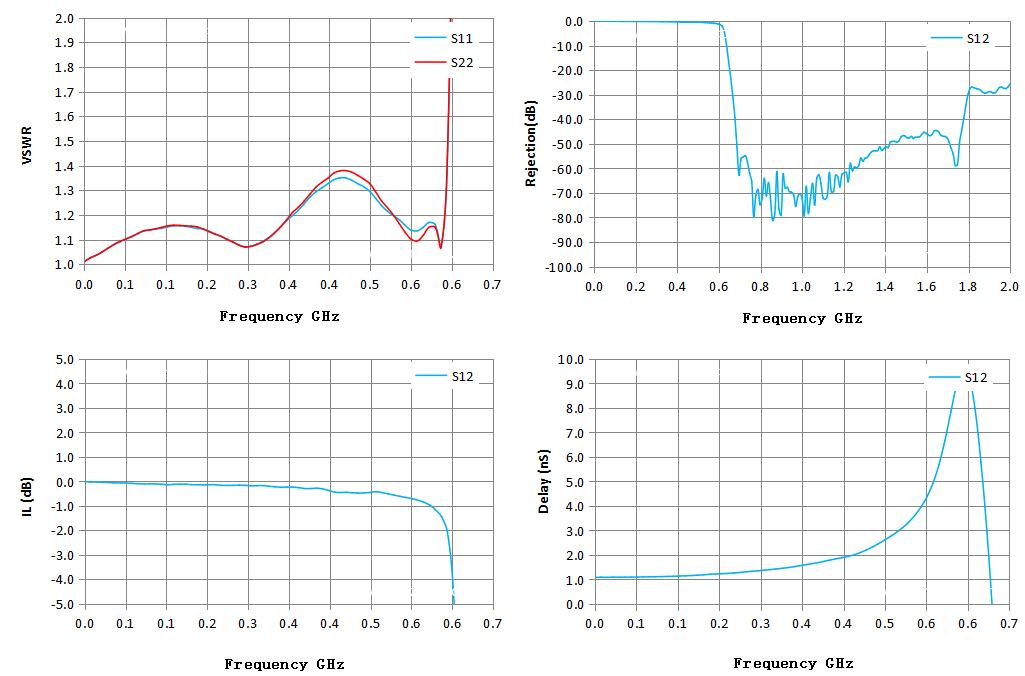

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.01 | -0.01 | 1.08 |
| 0.15 | 1.15 | 1.15 | -0.12 | -0.12 | 1.13 |
| 0.29 | 1.07 | 1.07 | -0.16 | -0.16 | 1.35 |
| 0.44 | 1.34 | 1.37 | -0.44 | -0.44 | 1.94 |
| 0.58 | 1.14 | 1.09 | -0.77 | -0.77 | 4.91 |
| 0.72 | 36.98 | 41.22 | -55.90 | -55.90 | -4.03 |
| 0.86 | 48.02 | 57.97 | -72.95 | -72.95 | 2.29 |
| 1.01 | 45.73 | 52.79 | -72.20 | -72.20 | -0.61 |
| 1.15 | 40.33 | 48.35 | -69.62 | -69.62 | 2.73 |
| 1.29 | 37.39 | 45.48 | -55.79 | -55.79 | 0.53 |
| 1.43 | 37.16 | 43.83 | -49.31 | -49.31 | 0.35 |
| 1.57 | 32.29 | 40.46 | -47.10 | -47.10 | 0.26 |
| 1.72 | 26.95 | 34.91 | -51.86 | -51.86 | -4.40 |
| 1.86 | 21.65 | 24.80 | -28.19 | -28.19 | 1.75 |
| 2.00 | 18.20 | 26.19 | -25.63 | -25.63 | 1.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
