通带频率DC~650MHz, 带外抑制850-1800MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 650 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 850-1800 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

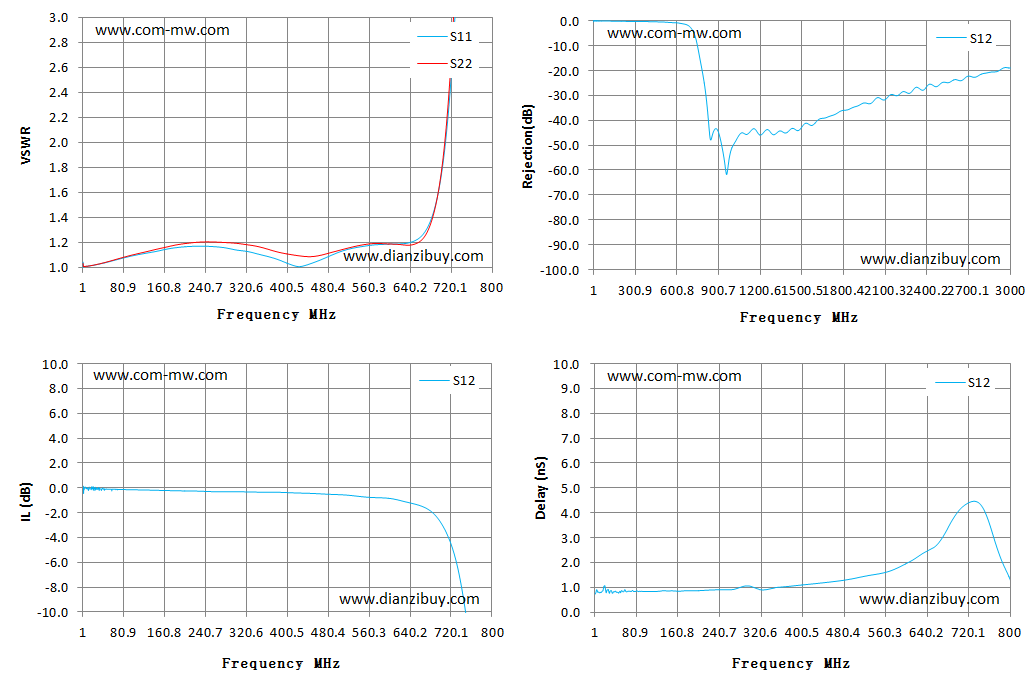

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.16 | -0.16 | 0.74 |
| 108 | 1.11 | 1.11 | -0.16 | -0.16 | 0.84 |
| 215 | 1.17 | 1.2 | -0.25 | -0.25 | 0.88 |
| 322 | 1.13 | 1.19 | -0.33 | -0.33 | 0.9 |
| 429 | 1.01 | 1.09 | -0.42 | -0.42 | 1.16 |
| 536 | 1.16 | 1.18 | -0.66 | -0.66 | 1.5 |
| 643 | 1.21 | 1.18 | -1.24 | -1.24 | 2.49 |
| 751 | 5.38 | 6.2 | -10.62 | -10.62 | 4.07 |
| 858 | 22.52 | 31.07 | -45.63 | -45.63 | -5.16 |
| 965 | 48.11 | 74.24 | -60.36 | -60.36 | -10.07 |
| 1072 | 86.04 | 158.53 | -45.01 | -45.01 | -0.02 |
| 1179 | 116.58 | 502.31 | -44.71 | -44.71 | 0.75 |
| 1286 | 148.51 | 1624.14 | -45.49 | -45.49 | 1.35 |
| 1393 | 190.47 | 408.88 | -44.89 | -44.89 | 1.25 |
| 1500 | 186.78 | 332.44 | -42.7 | -42.7 | 0.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
