通带频率 DC~650MHz, 760-1650MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 650 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 760-1650 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

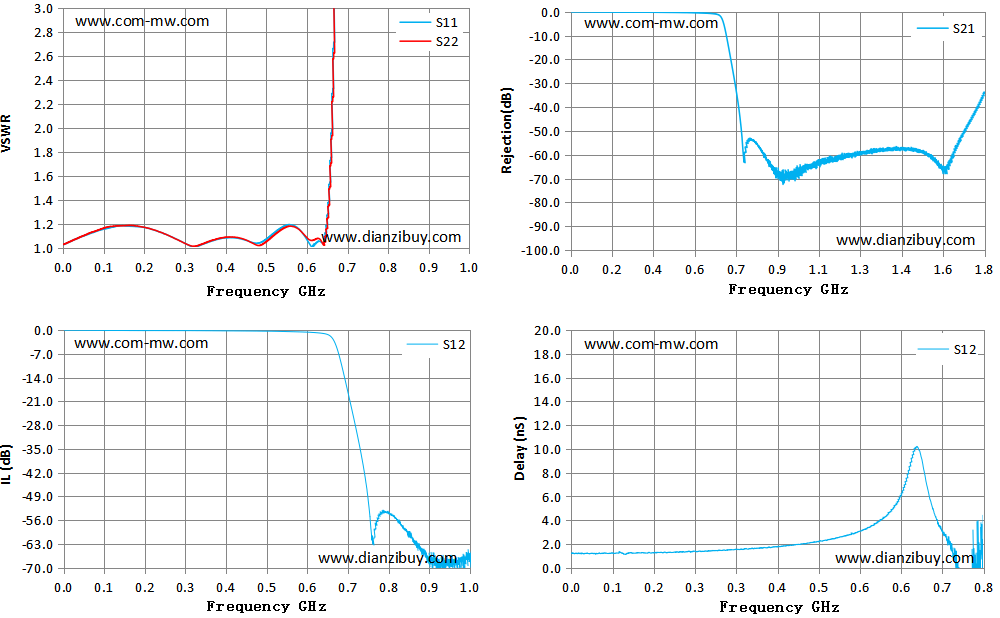

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.02 | 1.03 | 1.03 | -0.04 | 1.21 |
| 0.09 | 1.13 | 1.13 | -0.09 | 1.21 |
| 0.16 | 1.18 | 1.18 | -0.14 | 1.25 |
| 0.23 | 1.16 | 1.16 | -0.16 | 1.31 |
| 0.30 | 1.06 | 1.06 | -0.17 | 1.49 |
| 0.37 | 1.05 | 1.05 | -0.20 | 1.67 |
| 0.44 | 1.08 | 1.09 | -0.26 | 1.94 |
| 0.51 | 1.08 | 1.05 | -0.34 | 2.41 |
| 0.58 | 1.18 | 1.17 | -0.52 | 3.37 |
| 0.65 | 1.06 | 1.03 | -1.09 | 6.87 |
| 0.72 | 34.26 | 27.50 | -26.05 | 3.11 |
| 0.79 | 72.10 | 49.11 | -53.89 | -0.62 |
| 0.86 | 80.07 | 53.51 | -61.06 | 6.40 |
| 0.93 | 79.80 | 53.31 | -69.51 | 2.84 |
| 1.00 | 72.26 | 50.87 | -67.32 | 3.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
