通带频率 DC~70MHz, 带外抑制 110-1000MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 70 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 110-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |

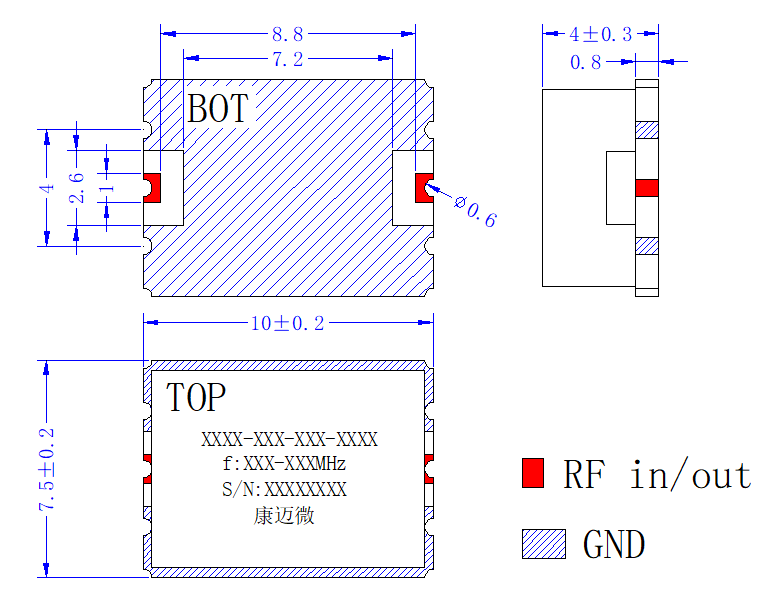

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

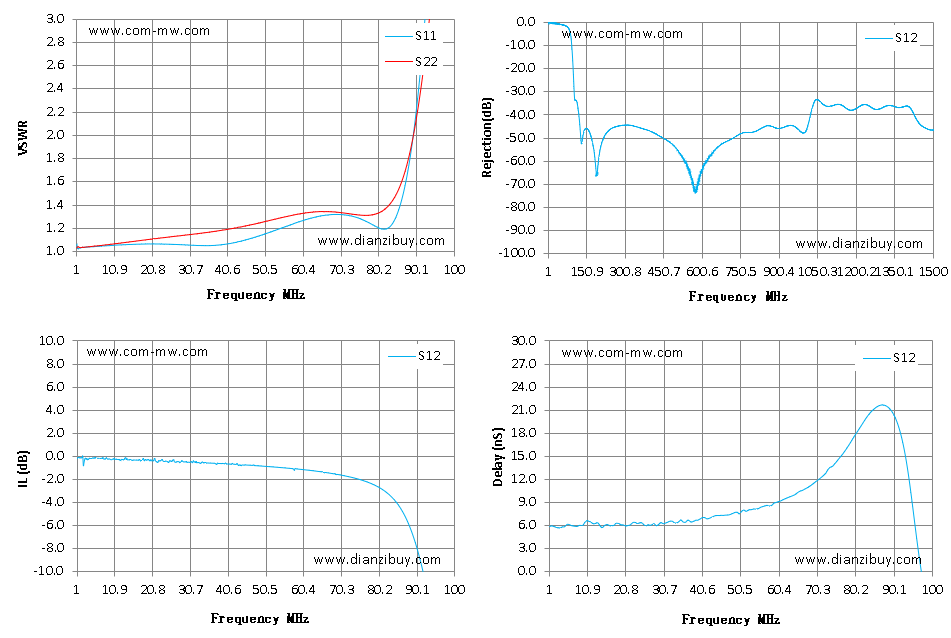

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1 | 1.07 | 1.03 | -0.25 | -0.25 | 5.85 |
| 12 | 1.06 | 1.07 | -0.28 | -0.28 | 6.41 |
| 22 | 1.07 | 1.11 | -0.52 | -0.52 | 6.13 |
| 33 | 1.05 | 1.16 | -0.55 | -0.55 | 6.53 |
| 44 | 1.09 | 1.21 | -0.83 | -0.83 | 7.29 |
| 54 | 1.19 | 1.29 | -0.96 | -0.96 | 8.16 |
| 65 | 1.31 | 1.34 | -1.34 | -1.34 | 10.18 |
| 76 | 1.27 | 1.31 | -2.11 | -2.11 | 14.79 |
| 86 | 1.42 | 1.59 | -4.64 | -4.64 | 21.54 |
| 97 | 5.33 | 4.18 | -19.91 | -19.91 | 0.57 |
| 107 | 11.93 | 8.8 | -33.57 | -33.57 | -11.78 |
| 118 | 20.76 | 16.2 | -38.67 | -38.67 | -1.72 |
| 129 | 30.91 | 26.43 | -52.18 | -52.18 | -19.58 |
| 139 | 40.53 | 38.82 | -47.28 | -47.28 | -6.01 |
| 150 | 52.85 | 55.13 | -45.78 | -45.78 | 0.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
