通带频率 DC~70MHz, 100-600MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 70 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 100-600 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

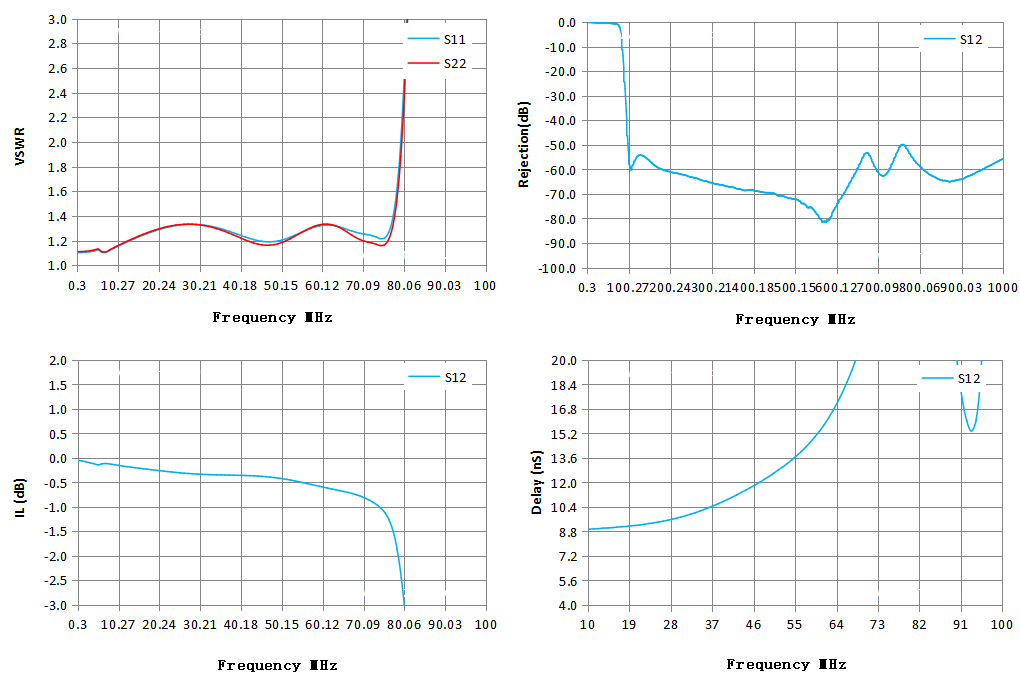

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.10 | 1.11 | -0.05 | -0.05 | 43.73 |
| 72.00 | 1.25 | 1.19 | -0.85 | -0.85 | 23.17 |
| 143.00 | 78.78 | 103.95 | -55.40 | -55.40 | 4.20 |
| 215.00 | 130.96 | 92.51 | -61.54 | -61.54 | 1.00 |
| 286.00 | 233.99 | 75.16 | -64.83 | -64.83 | -1.05 |
| 357.00 | 359.48 | 68.02 | -67.67 | -67.67 | -0.82 |
| 429.00 | 394.85 | 73.22 | -69.54 | -69.54 | -0.85 |
| 500.00 | 601.23 | 68.52 | -72.22 | -72.22 | 0.46 |
| 572.00 | 325.49 | 72.33 | -81.56 | -81.56 | -107.75 |
| 643.00 | 1455.46 | 53.02 | -62.42 | -62.42 | 0.27 |
| 714.00 | 654.44 | 50.97 | -62.66 | -62.66 | -6.21 |
| 786.00 | 1035.25 | 45.70 | -55.93 | -55.93 | 0.78 |
| 857.00 | 224.57 | 49.40 | -64.59 | -64.59 | -1.96 |
| 929.00 | 181.14 | 40.24 | -61.98 | -61.98 | -1.60 |
| 1000.00 | 122.80 | 27.33 | -55.78 | -55.78 | -67.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
