通带频率 DC~70MHz, 81-750MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 70 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 81-750 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

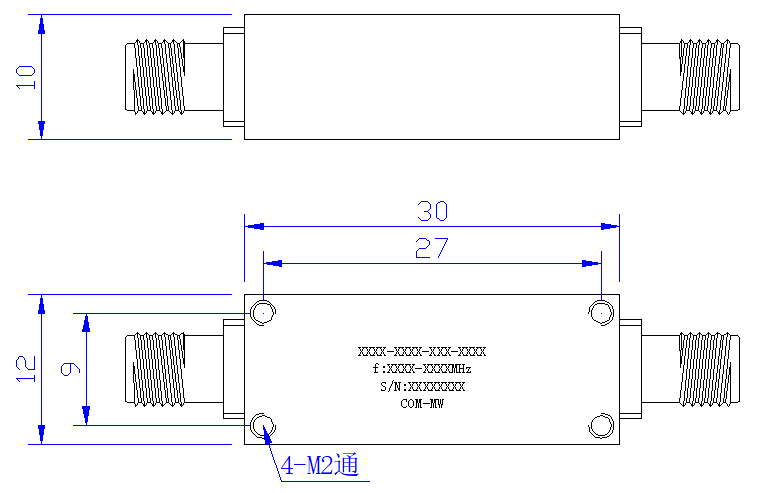

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

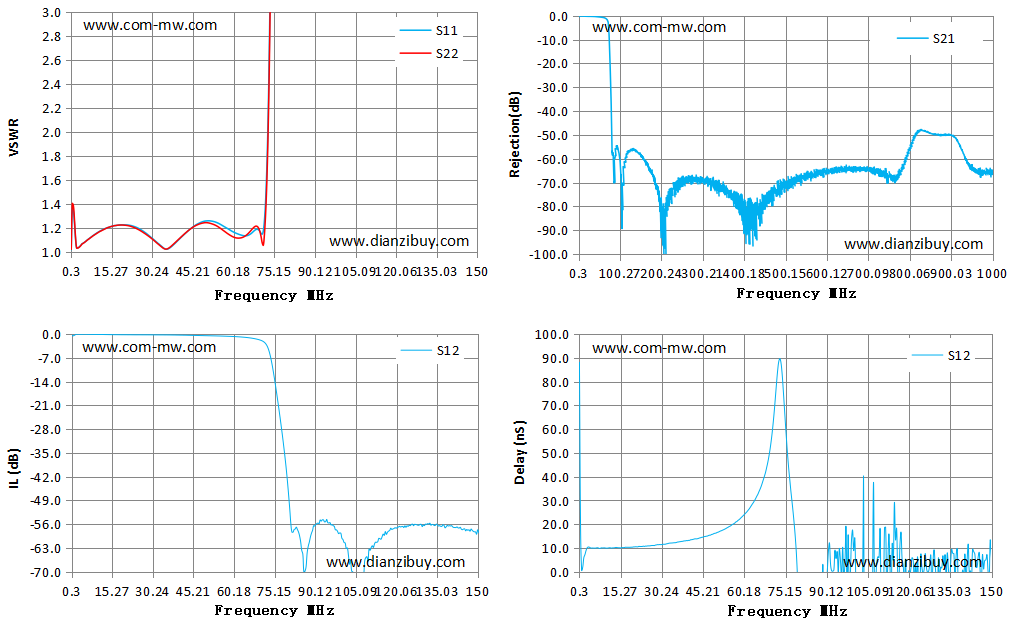

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | -0.04 | 88.07 |
| 11.00 | 1.17 | 1.17 | -0.14 | 9.98 |
| 22.00 | 1.22 | 1.21 | -0.23 | 10.69 |
| 32.00 | 1.08 | 1.07 | -0.26 | 11.74 |
| 43.00 | 1.16 | 1.16 | -0.36 | 13.83 |
| 54.00 | 1.24 | 1.22 | -0.57 | 18.49 |
| 64.00 | 1.13 | 1.12 | -0.96 | 29.97 |
| 75.00 | 5.67 | 5.45 | -11.39 | 69.78 |
| 86.00 | 38.70 | 38.48 | -70.19 | -160.48 |
| 97.00 | 74.61 | 74.71 | -56.47 | 2.81 |
| 107.00 | 114.14 | 105.48 | -72.52 | -23.72 |
| 118.00 | 112.14 | 154.35 | -57.21 | 2.49 |
| 129.00 | 127.29 | 124.82 | -56.06 | 4.00 |
| 139.00 | 141.12 | 139.19 | -56.40 | -0.55 |
| 150.00 | 163.73 | 155.56 | -57.70 | 6.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
