通带频率DC~700MHz, 带外抑制930-2200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 700 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 930-2200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

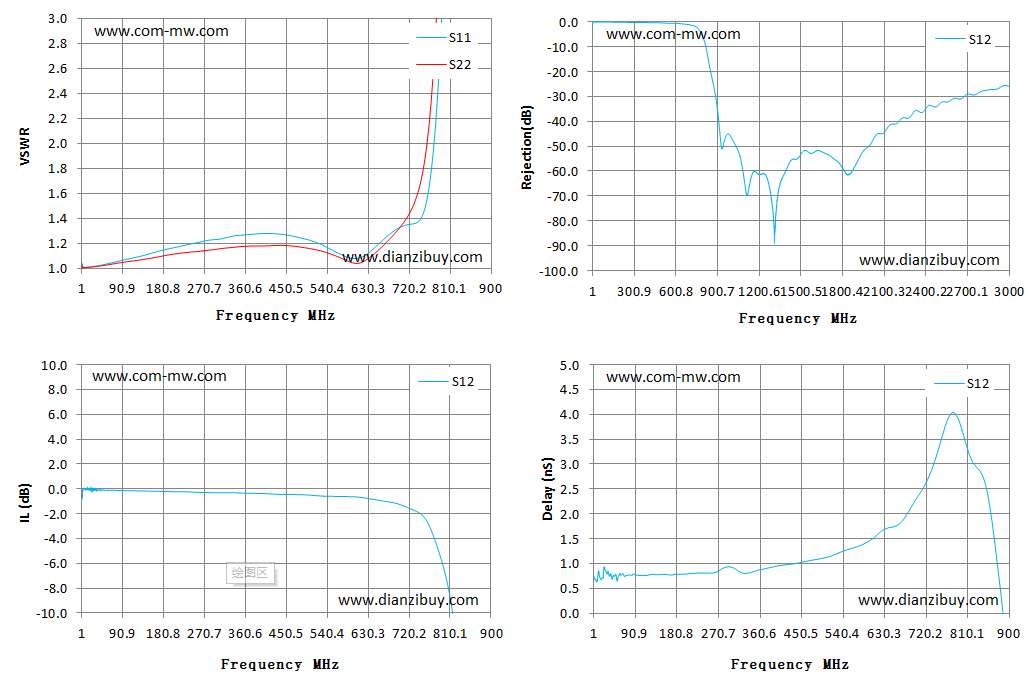

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.15 | -0.15 | 0.74 |
| 108 | 1.08 | 1.06 | -0.15 | -0.15 | 0.76 |
| 215 | 1.18 | 1.12 | -0.23 | -0.23 | 0.8 |
| 322 | 1.25 | 1.17 | -0.31 | -0.31 | 0.81 |
| 429 | 1.28 | 1.19 | -0.43 | -0.43 | 0.99 |
| 536 | 1.18 | 1.13 | -0.59 | -0.59 | 1.23 |
| 643 | 1.17 | 1.12 | -0.85 | -0.85 | 1.73 |
| 751 | 1.44 | 1.8 | -2.18 | -2.18 | 3.42 |
| 858 | 12.95 | 14.92 | -21.97 | -21.97 | 2.15 |
| 965 | 36.73 | 28.04 | -45.64 | -45.64 | -1.01 |
| 1072 | 69.57 | 41.89 | -56.38 | -56.38 | -1.51 |
| 1179 | 98.42 | 60.4 | -60.5 | -60.5 | -0.35 |
| 1286 | 128.03 | 84.77 | -70.18 | -70.18 | -0.43 |
| 1393 | 160.06 | 130.34 | -59.75 | -59.75 | 0.72 |
| 1500 | 161.01 | 205.09 | -53.26 | -53.26 | 0.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
