通带频率 DC~700MHz, 815-2400MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 700 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 815-2400 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

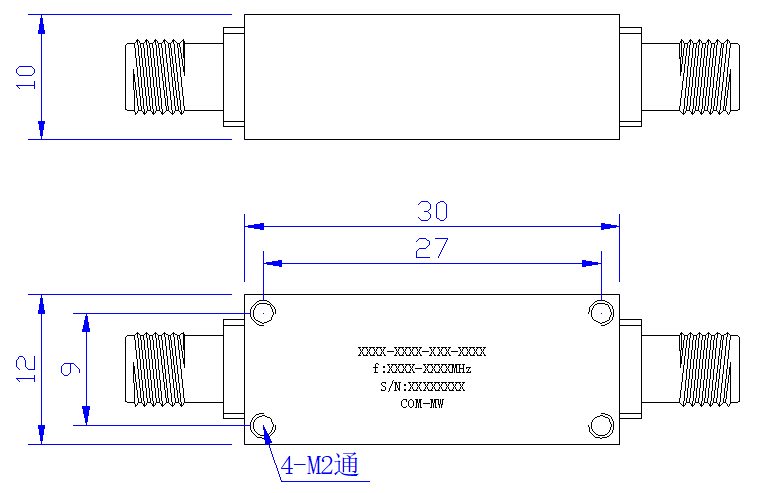

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

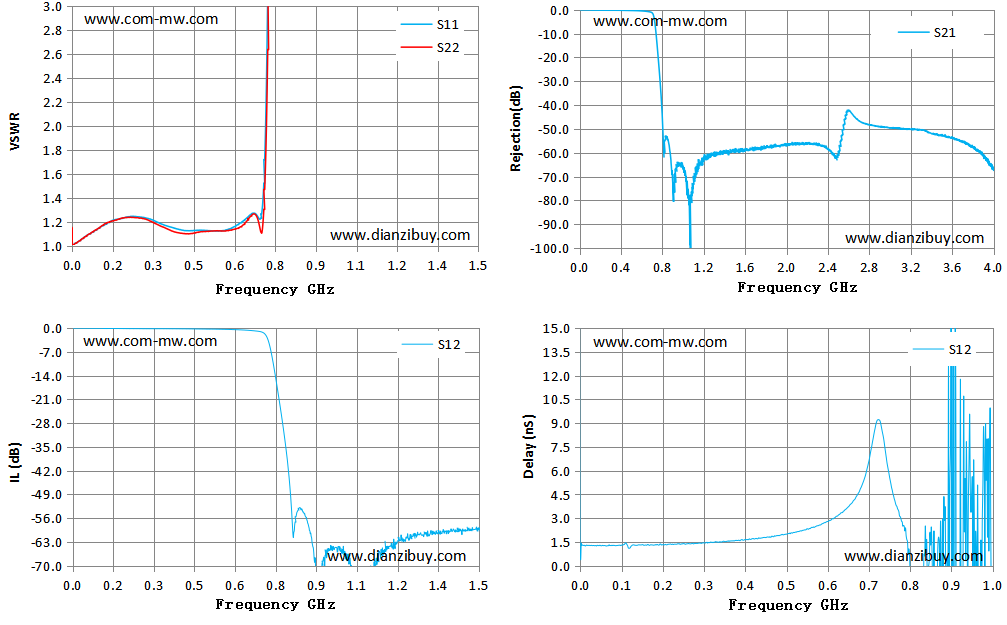

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.03 | 1.03 | -0.06 | 29.87 |
| 0.11 | 1.16 | 1.16 | -0.07 | 1.34 |
| 0.22 | 1.25 | 1.24 | -0.18 | 1.36 |
| 0.32 | 1.20 | 1.18 | -0.20 | 1.49 |
| 0.43 | 1.13 | 1.10 | -0.25 | 1.72 |
| 0.54 | 1.12 | 1.12 | -0.35 | 2.23 |
| 0.64 | 1.22 | 1.19 | -0.61 | 3.44 |
| 0.75 | 15.98 | 11.84 | -13.67 | 5.83 |
| 0.86 | 53.50 | 39.14 | -55.29 | -1.90 |
| 0.97 | 50.94 | 34.87 | -64.63 | -8.40 |
| 1.07 | 50.65 | 34.88 | -79.03 | 349.05 |
| 1.18 | 44.51 | 32.68 | -63.47 | 1.88 |
| 1.29 | 44.47 | 32.22 | -61.10 | -3.89 |
| 1.39 | 44.77 | 32.19 | -59.66 | -1.27 |
| 1.50 | 45.22 | 32.40 | -58.79 | 4.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
