通带频率DC~750MHz, 带外抑制1000-2200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 750 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1000-2200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

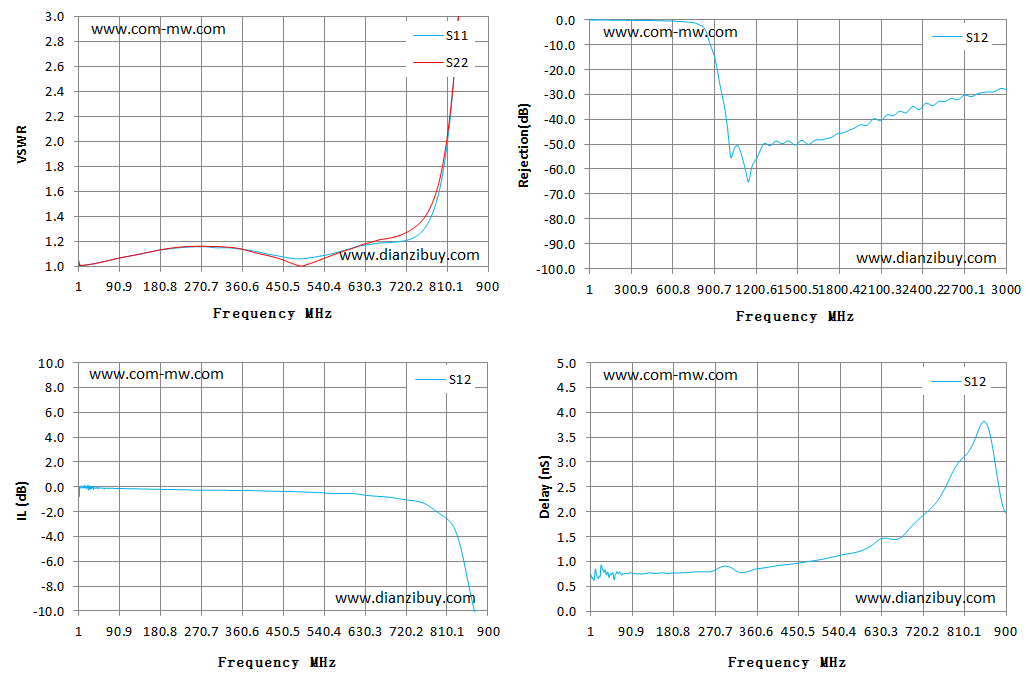

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.16 | -0.16 | 0.73 |
| 144 | 1.11 | 1.11 | -0.17 | -0.17 | 0.76 |
| 287 | 1.16 | 1.16 | -0.27 | -0.27 | 0.9 |
| 429 | 1.09 | 1.08 | -0.35 | -0.35 | 0.94 |
| 572 | 1.12 | 1.11 | -0.54 | -0.54 | 1.18 |
| 715 | 1.21 | 1.27 | -1.02 | -1.02 | 1.89 |
| 858 | 5.04 | 4.73 | -7.95 | -7.95 | 3.77 |
| 1001 | 31.13 | 23.71 | -47.11 | -47.11 | -5.22 |
| 1143 | 66.42 | 58.31 | -64.97 | -64.97 | -7.28 |
| 1286 | 103.89 | 116.77 | -50.35 | -50.35 | 1.01 |
| 1429 | 126.48 | 367.93 | -48.66 | -48.66 | 0.2 |
| 1572 | 140.03 | 600.9 | -50.05 | -50.05 | 0.69 |
| 1714 | 109.64 | 1863.46 | -47.61 | -47.61 | 0.19 |
| 1857 | 105.12 | 737.97 | -44.65 | -44.65 | 0.22 |
| 2000 | 82.74 | 2511.58 | -42.22 | -42.22 | 0.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
