通带频率DC~80MHz, 带外抑制120-1000MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 80 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 120-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

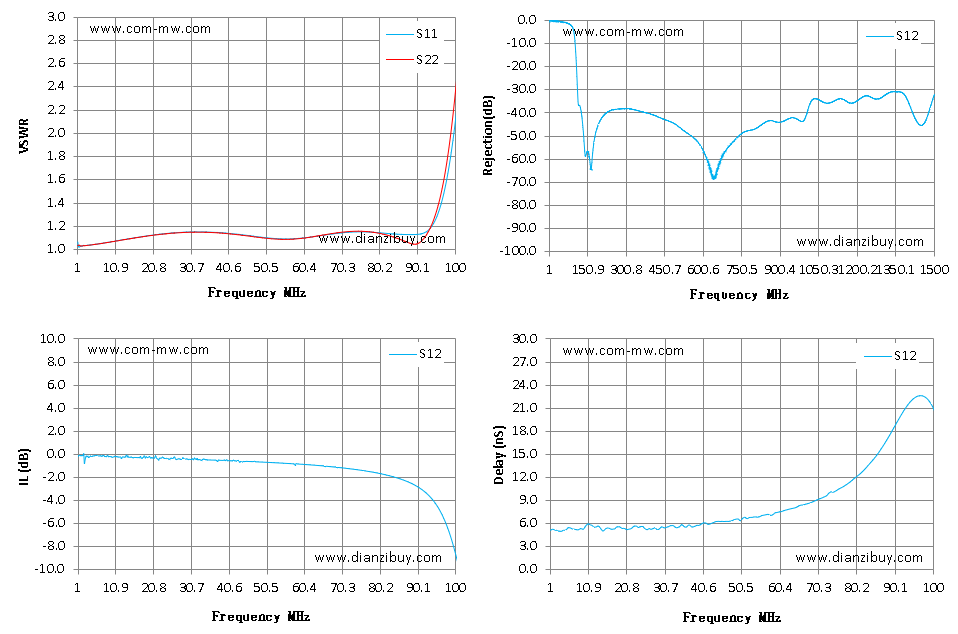

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.07 | 1.03 | -0.24 | -0.24 | 5.14 |
| 12 | 1.08 | 1.08 | -0.24 | -0.24 | 5.71 |
| 22 | 1.13 | 1.13 | -0.46 | -0.46 | 5.39 |
| 33 | 1.15 | 1.15 | -0.46 | -0.46 | 5.68 |
| 44 | 1.13 | 1.12 | -0.7 | -0.7 | 6.28 |
| 54 | 1.09 | 1.09 | -0.76 | -0.76 | 6.88 |
| 65 | 1.12 | 1.12 | -1 | -1 | 8.21 |
| 76 | 1.15 | 1.16 | -1.43 | -1.43 | 10.61 |
| 86 | 1.13 | 1.08 | -2.2 | -2.2 | 15.36 |
| 97 | 1.48 | 1.6 | -5.66 | -5.66 | 22.62 |
| 107 | 5 | 5.73 | -21.97 | -21.97 | -0.22 |
| 118 | 11.69 | 13.09 | -36.72 | -36.72 | -12.26 |
| 129 | 20.16 | 22.68 | -43.39 | -43.39 | -2.95 |
| 139 | 29.06 | 33.91 | -57.38 | -57.38 | -20.29 |
| 150 | 40.57 | 48.39 | -56.48 | -56.48 | -10.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
