通带频率 DC~80MHz, 95MHz≥20dB, 160-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 80 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 95 | MHz≥ | 20 | dB | ||
| 带外抑制 | 160-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

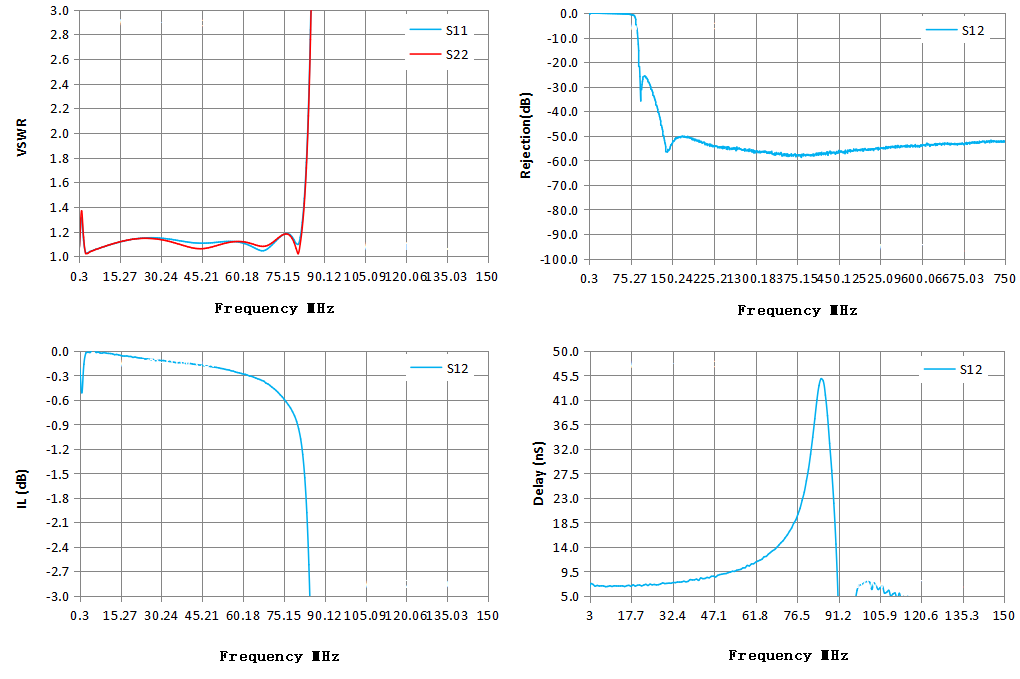

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.09 | 1.07 | -0.21 | -0.21 | 101.61 |
| 11.00 | 1.09 | 1.09 | -0.03 | -0.03 | 6.74 |
| 22.00 | 1.14 | 1.14 | -0.08 | -0.08 | 6.86 |
| 32.00 | 1.14 | 1.13 | -0.12 | -0.12 | 7.33 |
| 43.00 | 1.11 | 1.07 | -0.16 | -0.16 | 8.29 |
| 54.00 | 1.12 | 1.10 | -0.22 | -0.22 | 9.52 |
| 64.00 | 1.08 | 1.10 | -0.31 | -0.31 | 11.56 |
| 75.00 | 1.17 | 1.17 | -0.56 | -0.56 | 17.47 |
| 86.00 | 3.76 | 3.65 | -4.74 | -4.74 | 44.50 |
| 97.00 | 40.18 | 38.19 | -27.79 | -27.79 | -0.07 |
| 107.00 | 86.88 | 93.56 | -27.61 | -27.61 | 6.84 |
| 118.00 | 104.13 | 213.05 | -34.04 | -34.04 | 3.90 |
| 129.00 | 112.27 | 169.99 | -43.38 | -43.38 | -1.26 |
| 139.00 | 116.73 | 236.27 | -55.16 | -55.16 | -20.54 |
| 150.00 | 147.30 | 282.26 | -53.21 | -53.21 | -10.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
