通带频率 DC~80MHz, 96-550MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 80 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 96-550 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

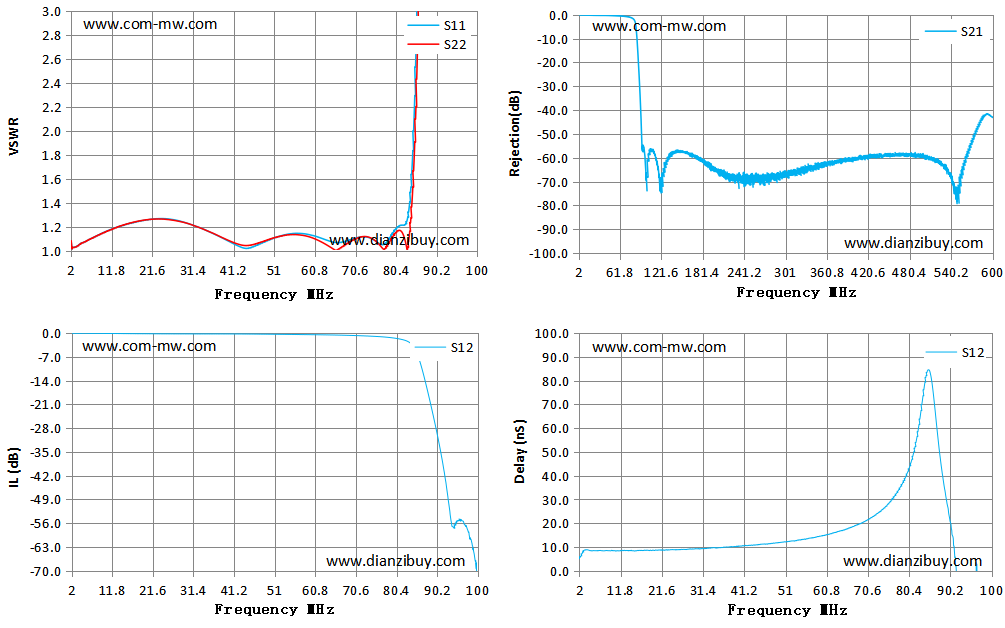

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 1.07 | 1.08 | -0.12 | 5.08 |
| 9.00 | 1.14 | 1.14 | -0.11 | 8.49 |
| 16.00 | 1.23 | 1.23 | -0.18 | 8.60 |
| 23.00 | 1.27 | 1.27 | -0.23 | 8.76 |
| 30.00 | 1.23 | 1.23 | -0.26 | 9.26 |
| 37.00 | 1.13 | 1.13 | -0.27 | 10.13 |
| 44.00 | 1.02 | 1.04 | -0.30 | 10.91 |
| 51.00 | 1.11 | 1.11 | -0.37 | 12.23 |
| 58.00 | 1.14 | 1.13 | -0.46 | 14.06 |
| 65.00 | 1.07 | 1.02 | -0.58 | 17.20 |
| 72.00 | 1.12 | 1.12 | -0.81 | 23.15 |
| 79.00 | 1.12 | 1.09 | -1.37 | 37.44 |
| 86.00 | 4.05 | 3.28 | -8.11 | 77.61 |
| 93.00 | 25.86 | 20.27 | -50.00 | -77.83 |
| 100.00 | 49.58 | 39.98 | -70.38 | -223.80 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
