通带频率DC~800MHz, 带外抑制1100-2200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1100-2200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

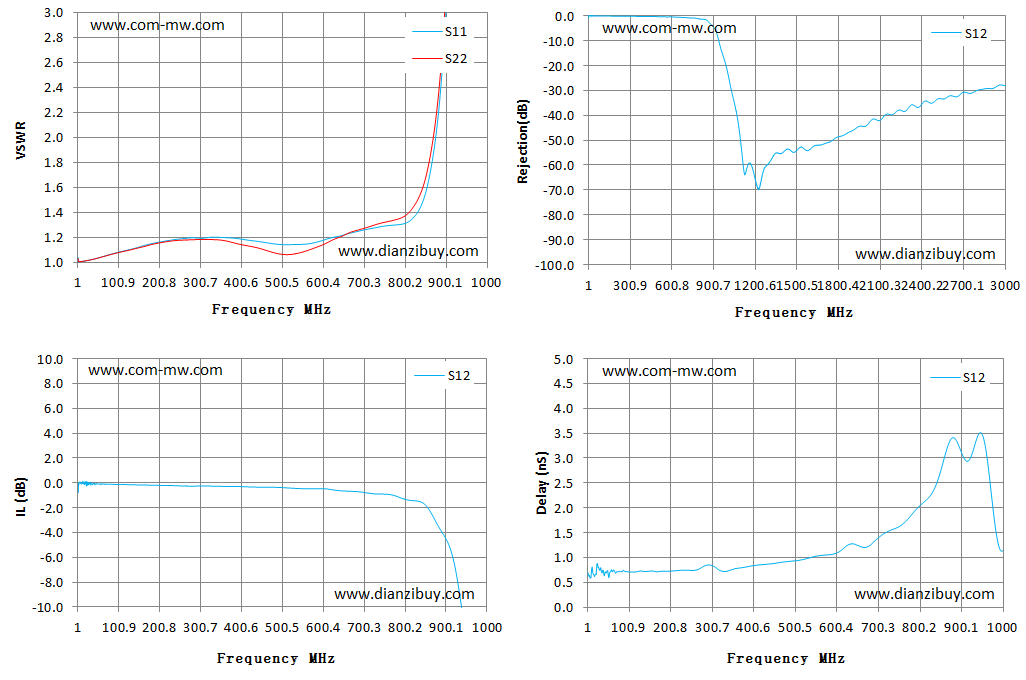

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.15 | -0.15 | 0.7 |
| 144 | 1.12 | 1.12 | -0.16 | -0.16 | 0.72 |
| 287 | 1.2 | 1.19 | -0.26 | -0.26 | 0.85 |
| 429 | 1.18 | 1.13 | -0.34 | -0.34 | 0.86 |
| 572 | 1.16 | 1.11 | -0.48 | -0.48 | 1.05 |
| 715 | 1.27 | 1.29 | -0.85 | -0.85 | 1.49 |
| 858 | 1.67 | 1.8 | -2.11 | -2.11 | 2.99 |
| 1001 | 17.18 | 14.57 | -22.44 | -22.44 | 1.16 |
| 1143 | 49.2 | 37.72 | -60.81 | -60.81 | -4.81 |
| 1286 | 86.28 | 79.15 | -59.99 | -59.99 | 0.09 |
| 1429 | 110 | 194.19 | -53.64 | -53.64 | 0.38 |
| 1572 | 122.79 | 402.29 | -54.16 | -54.16 | 0.74 |
| 1714 | 101.26 | 12223.37 | -51.08 | -51.08 | 0.2 |
| 1857 | 100.6 | 601.96 | -47.33 | -47.33 | 0.2 |
| 2000 | 83.07 | 1122.91 | -44.21 | -44.21 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
