通带频率 DC~800MHz, 930-1600MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 800 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 930-1600 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1600-2000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

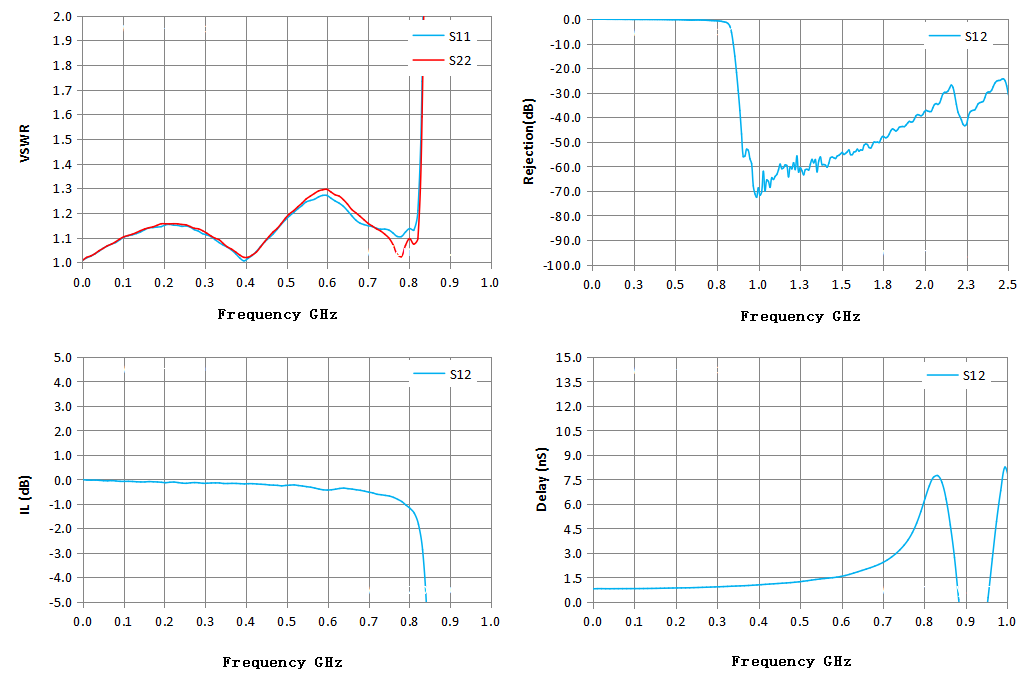

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.01 | -0.01 | 0.80 |
| 0.19 | 1.14 | 1.14 | -0.10 | -0.10 | 0.84 |
| 0.37 | 1.06 | 1.06 | -0.17 | -0.17 | 0.98 |
| 0.54 | 1.22 | 1.22 | -0.25 | -0.25 | 1.34 |
| 0.72 | 1.14 | 1.15 | -0.55 | -0.55 | 2.57 |
| 0.90 | 26.87 | 22.41 | -37.22 | -37.22 | -2.29 |
| 1.08 | 47.27 | 48.12 | -68.53 | -68.53 | -2.36 |
| 1.26 | 40.70 | 42.73 | -60.53 | -60.53 | 1.22 |
| 1.43 | 42.96 | 40.22 | -58.72 | -58.72 | 0.93 |
| 1.61 | 36.93 | 39.16 | -53.78 | -53.78 | 0.00 |
| 1.79 | 32.08 | 32.56 | -46.88 | -46.88 | 0.32 |
| 1.97 | 28.46 | 28.78 | -39.18 | -39.18 | 0.25 |
| 2.14 | 23.64 | 12.13 | -29.33 | -29.33 | 3.46 |
| 2.32 | 21.90 | 16.31 | -35.83 | -35.83 | -0.14 |
| 2.50 | 16.91 | 4.87 | -27.22 | -27.22 | 0.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
