通带频率DC~820MHz, 带外抑制1150-2200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 820 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1150-2200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

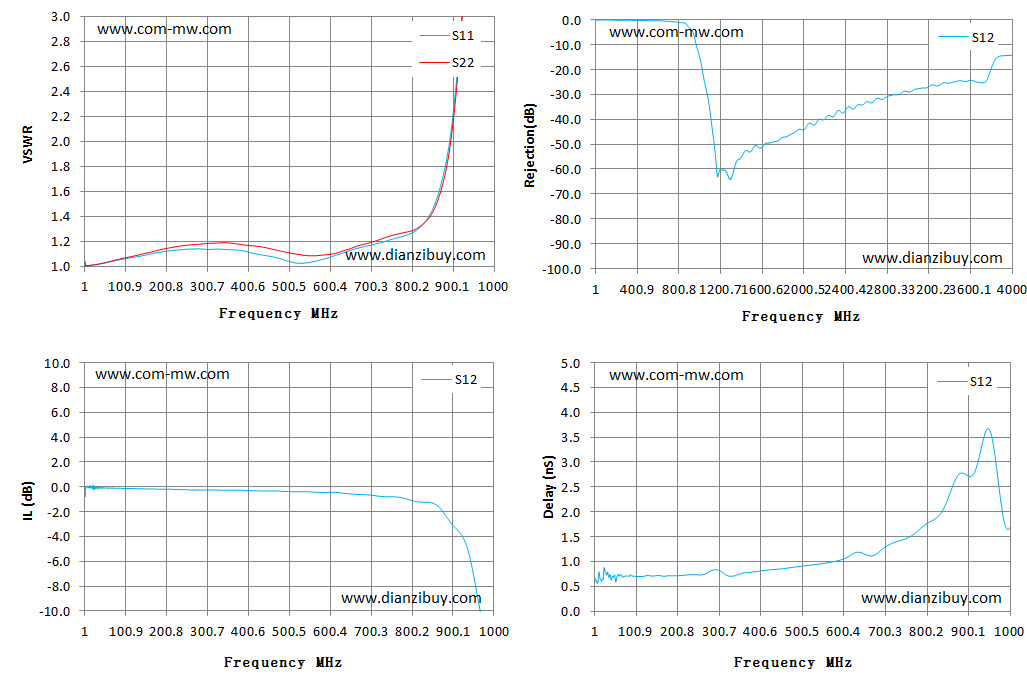

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.15 | -0.15 | 0.68 |
| 144 | 1.09 | 1.11 | -0.16 | -0.16 | 0.71 |
| 287 | 1.14 | 1.18 | -0.25 | -0.25 | 0.83 |
| 429 | 1.1 | 1.16 | -0.32 | -0.32 | 0.84 |
| 572 | 1.05 | 1.09 | -0.44 | -0.44 | 0.99 |
| 715 | 1.19 | 1.21 | -0.73 | -0.73 | 1.36 |
| 858 | 1.53 | 1.49 | -1.42 | -1.42 | 2.43 |
| 1001 | 10.9 | 11.94 | -15.05 | -15.05 | 1.7 |
| 1143 | 30.53 | 42.62 | -51.14 | -51.14 | -2.16 |
| 1286 | 53.79 | 97.74 | -63.82 | -63.82 | -3.13 |
| 1429 | 79.19 | 311.05 | -53.1 | -53.1 | 0.14 |
| 1572 | 89.56 | 641.28 | -51.46 | -51.46 | 0.72 |
| 1714 | 83.87 | 1226.12 | -49.03 | -49.03 | 0.23 |
| 1857 | 80.53 | 545.33 | -46.45 | -46.45 | 0.19 |
| 2000 | 69.67 | 1074.98 | -44.21 | -44.21 | 0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
