通带频率DC~90MHz, 带外抑制135-1000MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 90 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 135-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

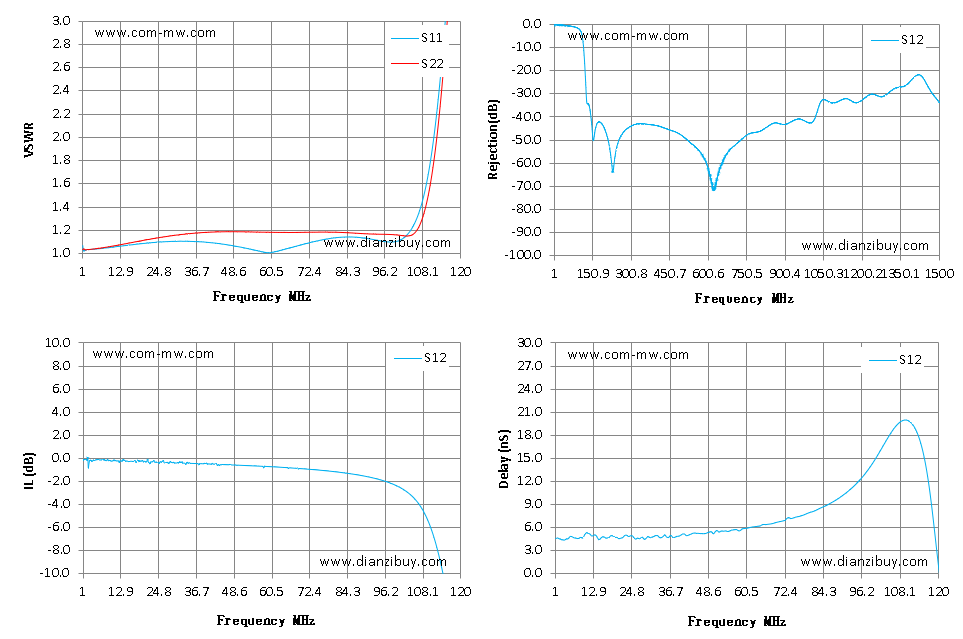

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.07 | 1.03 | -0.25 | -0.25 | 4.53 |
| 14 | 1.07 | 1.08 | -0.24 | -0.24 | 4.82 |
| 27 | 1.1 | 1.15 | -0.43 | -0.43 | 4.57 |
| 39 | 1.1 | 1.18 | -0.47 | -0.47 | 4.91 |
| 52 | 1.05 | 1.19 | -0.62 | -0.62 | 5.43 |
| 65 | 1.04 | 1.18 | -0.8 | -0.8 | 6.29 |
| 78 | 1.13 | 1.18 | -1.09 | -1.09 | 7.61 |
| 91 | 1.13 | 1.17 | -1.62 | -1.62 | 10.4 |
| 103 | 1.15 | 1.15 | -2.9 | -2.9 | 16.73 |
| 116 | 3.27 | 3.05 | -12.39 | -12.39 | 14.19 |
| 129 | 8.94 | 9.92 | -34.4 | -34.4 | -13.28 |
| 142 | 15.84 | 20.16 | -38.98 | -38.98 | -4.43 |
| 154 | 23.76 | 32.72 | -49.83 | -49.83 | -19.05 |
| 167 | 35.15 | 50.3 | -42.9 | -42.9 | -0.67 |
| 180 | 51.41 | 80.18 | -42.36 | -42.36 | 1.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
