通带频率 DC~90MHz, 104-1000MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 90 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 104-1000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

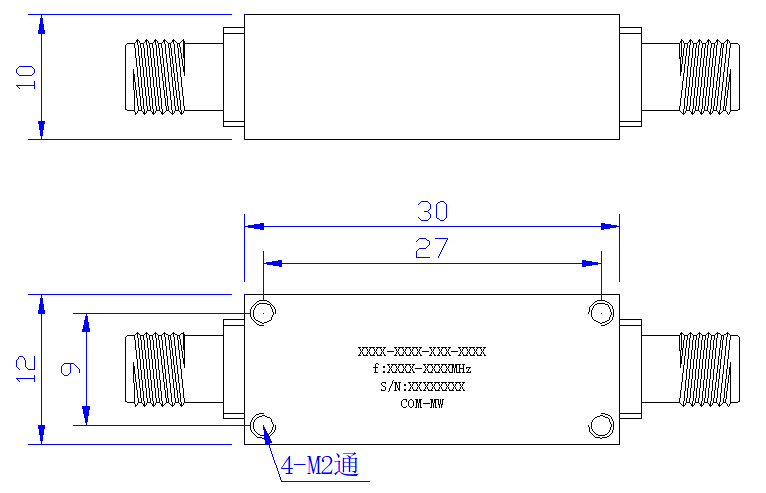

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

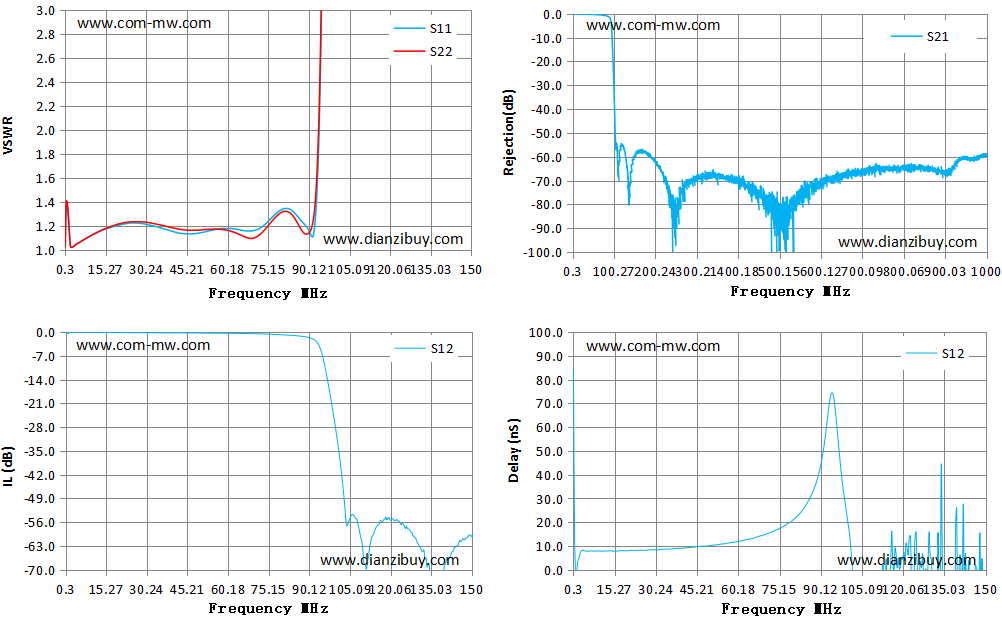

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | -0.04 | 84.18 |
| 11.00 | 1.13 | 1.13 | -0.11 | 7.76 |
| 22.00 | 1.22 | 1.23 | -0.18 | 8.13 |
| 32.00 | 1.20 | 1.22 | -0.22 | 8.54 |
| 43.00 | 1.14 | 1.17 | -0.25 | 9.34 |
| 54.00 | 1.16 | 1.17 | -0.32 | 10.79 |
| 64.00 | 1.17 | 1.13 | -0.42 | 12.88 |
| 75.00 | 1.23 | 1.19 | -0.62 | 17.10 |
| 86.00 | 1.28 | 1.22 | -1.13 | 29.45 |
| 97.00 | 7.20 | 7.08 | -13.64 | 51.07 |
| 107.00 | 38.40 | 32.92 | -54.26 | -6.67 |
| 118.00 | 65.68 | 70.80 | -55.24 | 0.75 |
| 129.00 | 94.94 | 82.74 | -60.22 | -9.00 |
| 139.00 | 115.69 | 104.40 | -75.30 | -68.94 |
| 150.00 | 142.72 | 122.74 | -60.15 | -0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
