通带频率 DC~90MHz, 108-600MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 90 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 108-600 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

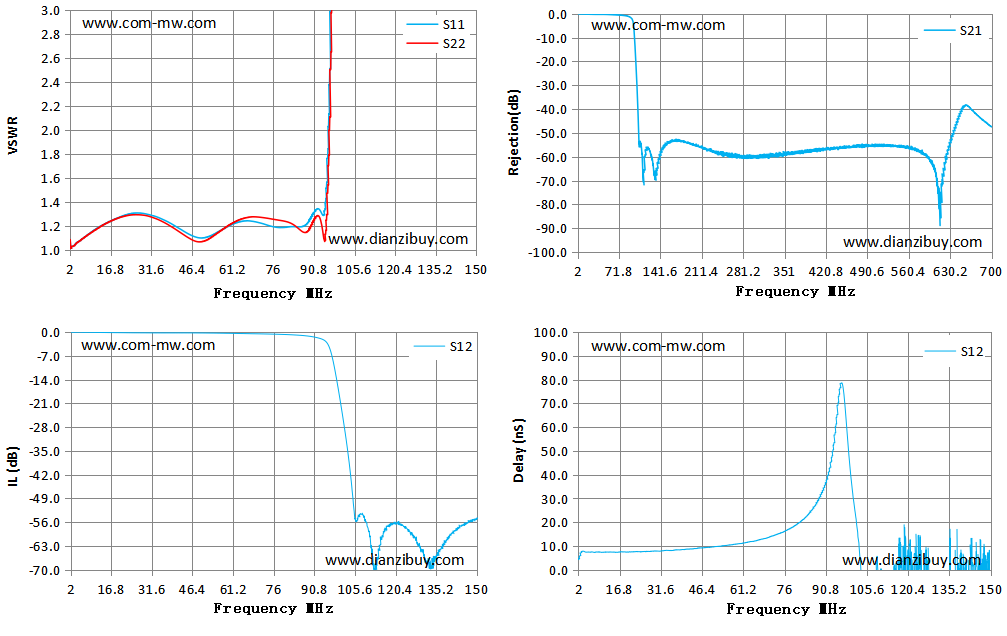

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 1.07 | 1.08 | -0.11 | 4.80 |
| 13.00 | 1.20 | 1.19 | -0.13 | 7.52 |
| 23.00 | 1.30 | 1.29 | -0.21 | 7.69 |
| 34.00 | 1.27 | 1.25 | -0.25 | 8.16 |
| 44.00 | 1.15 | 1.12 | -0.25 | 9.05 |
| 55.00 | 1.14 | 1.13 | -0.32 | 10.29 |
| 65.00 | 1.24 | 1.26 | -0.45 | 12.04 |
| 76.00 | 1.19 | 1.26 | -0.62 | 16.21 |
| 87.00 | 1.20 | 1.15 | -1.06 | 27.15 |
| 97.00 | 3.17 | 2.65 | -6.47 | 76.69 |
| 108.00 | 36.80 | 32.79 | -53.59 | -23.41 |
| 118.00 | 60.37 | 71.27 | -56.93 | -1.32 |
| 129.00 | 84.21 | 82.21 | -62.26 | -18.56 |
| 139.00 | 100.10 | 100.97 | -61.17 | -7.86 |
| 150.00 | 118.04 | 116.40 | -54.81 | -1.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
