通带频率DC~900MHz, 带外抑制1250-2500MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 900 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1250-2500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

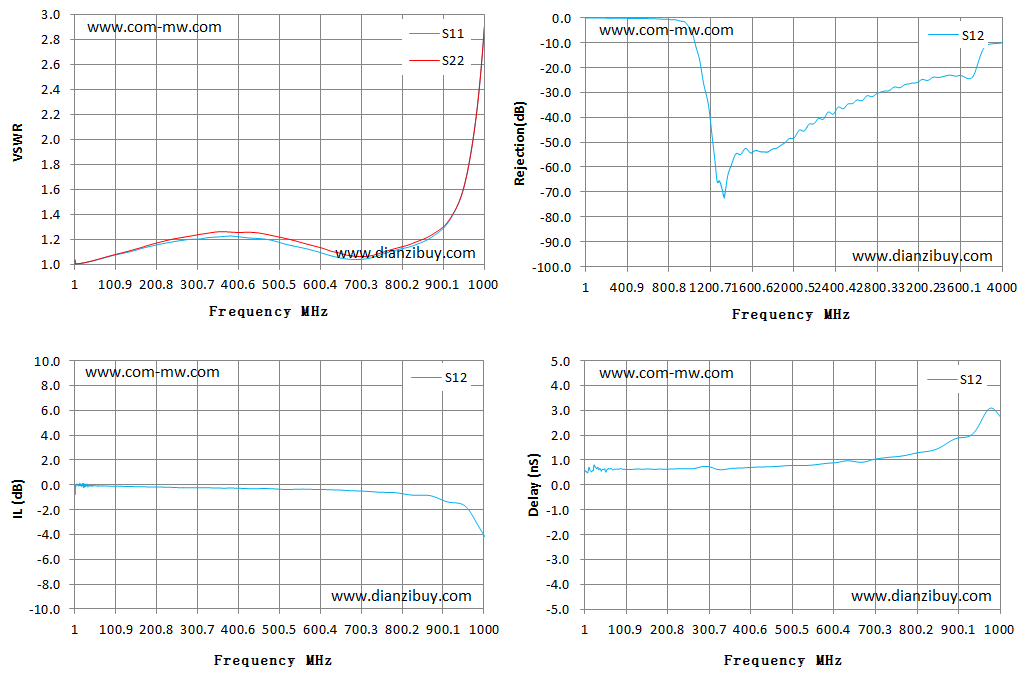

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.04 | 1.04 | -0.14 | -0.14 | 0.6 |
| 180 | 1.14 | 1.16 | -0.16 | -0.16 | 0.64 |
| 358 | 1.23 | 1.27 | -0.26 | -0.26 | 0.67 |
| 537 | 1.15 | 1.19 | -0.36 | -0.36 | 0.79 |
| 715 | 1.05 | 1.07 | -0.52 | -0.52 | 1.08 |
| 894 | 1.27 | 1.29 | -1.16 | -1.16 | 1.87 |
| 1072 | 9.05 | 9.68 | -13.27 | -13.27 | 2.29 |
| 1251 | 32.67 | 41.9 | -60.9 | -60.9 | -6.56 |
| 1429 | 64.53 | 115.85 | -55.78 | -55.78 | 0.26 |
| 1608 | 90.7 | 361.1 | -53.95 | -53.95 | 0.57 |
| 1786 | 89.7 | 992.2 | -53.03 | -53.03 | 0.48 |
| 1965 | 76.9 | 3348.26 | -48.47 | -48.47 | 0.05 |
| 2143 | 63.48 | 298.8 | -42.91 | -42.91 | 0.37 |
| 2322 | 53.6 | 536.39 | -38.17 | -38.17 | 0.68 |
| 2500 | 47.98 | 982.7 | -35.43 | -35.43 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
