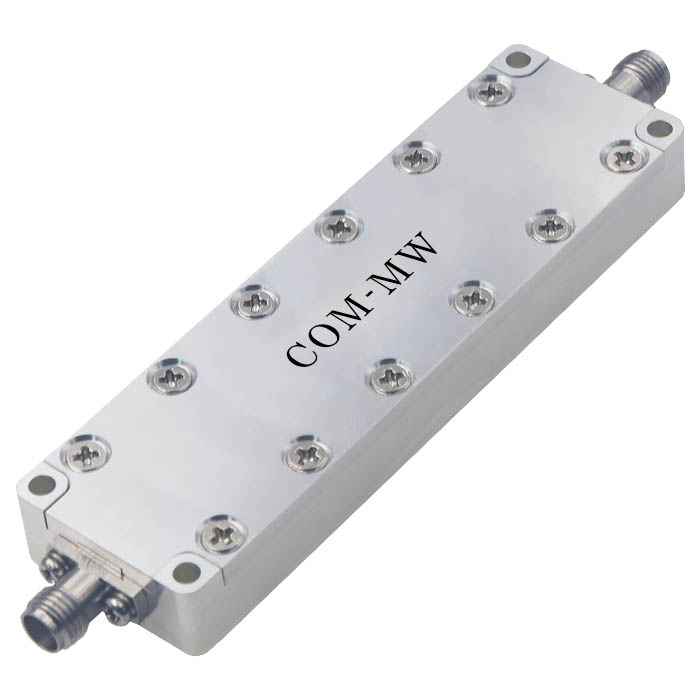

通带频率100~9500MHz, 12000-16000MHz≥33dBc, 18000-20000MHz≥50, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 9500 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | 12000-16000 | MHz≥ | 33 | dBc | ||
| 带外抑制 | 18000-20000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 80W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 插损：≤0.2@6000M-6600M |

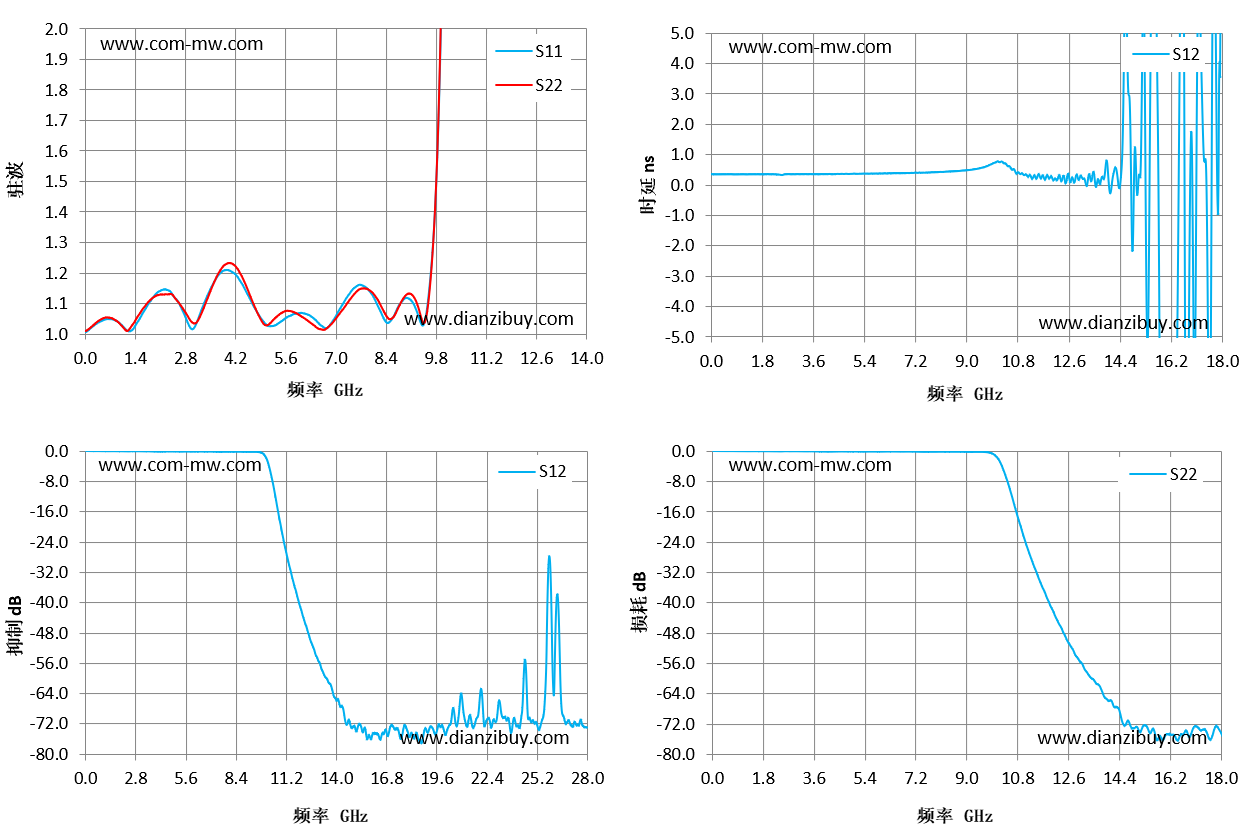

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.02 | 0.37 |
| 1.01 | 1.03 | 1.03 | -0.06 | 0.36 |
| 2.01 | 1.14 | 1.12 | -0.08 | 0.37 |
| 3.01 | 1.02 | 1.04 | -0.09 | 0.37 |
| 4.01 | 1.21 | 1.23 | -0.19 | 0.37 |
| 5.01 | 1.04 | 1.03 | -0.15 | 0.38 |
| 6.01 | 1.07 | 1.06 | -0.19 | 0.39 |
| 7.01 | 1.06 | 1.05 | -0.18 | 0.41 |
| 8 | 1.13 | 1.14 | -0.22 | 0.44 |
| 9 | 1.12 | 1.13 | -0.25 | 0.5 |
| 10 | 2.38 | 2.44 | -1.21 | 0.75 |
| 11 | 67.48 | 57.64 | -22.41 | 0.37 |
| 12 | 64.27 | 92.56 | -41.48 | 0.29 |
| 13 | 69.17 | 186.63 | -55.49 | 0.27 |
| 14 | 104.55 | 108.88 | -65.82 | 0.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
