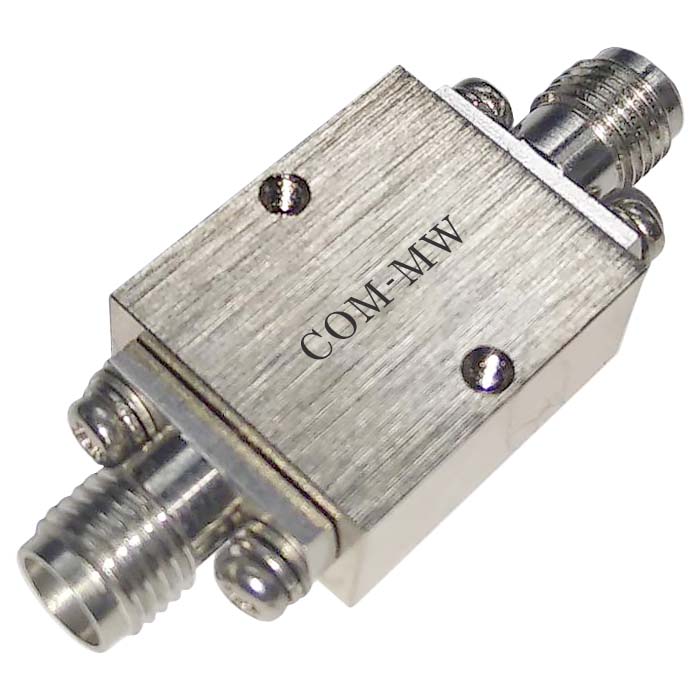

通带频率DC~10GHz, 14.5GHz≥20dB, 16.7-35GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 10 | GHz |
| 通带损耗 | / | / | 1.4 | 2.2 | dB | |
| 通带驻波 | / | / | 1.6 | |||
| 带外抑制 | 14.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 16.7-35 | GHz≥ | 40 | dB |
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

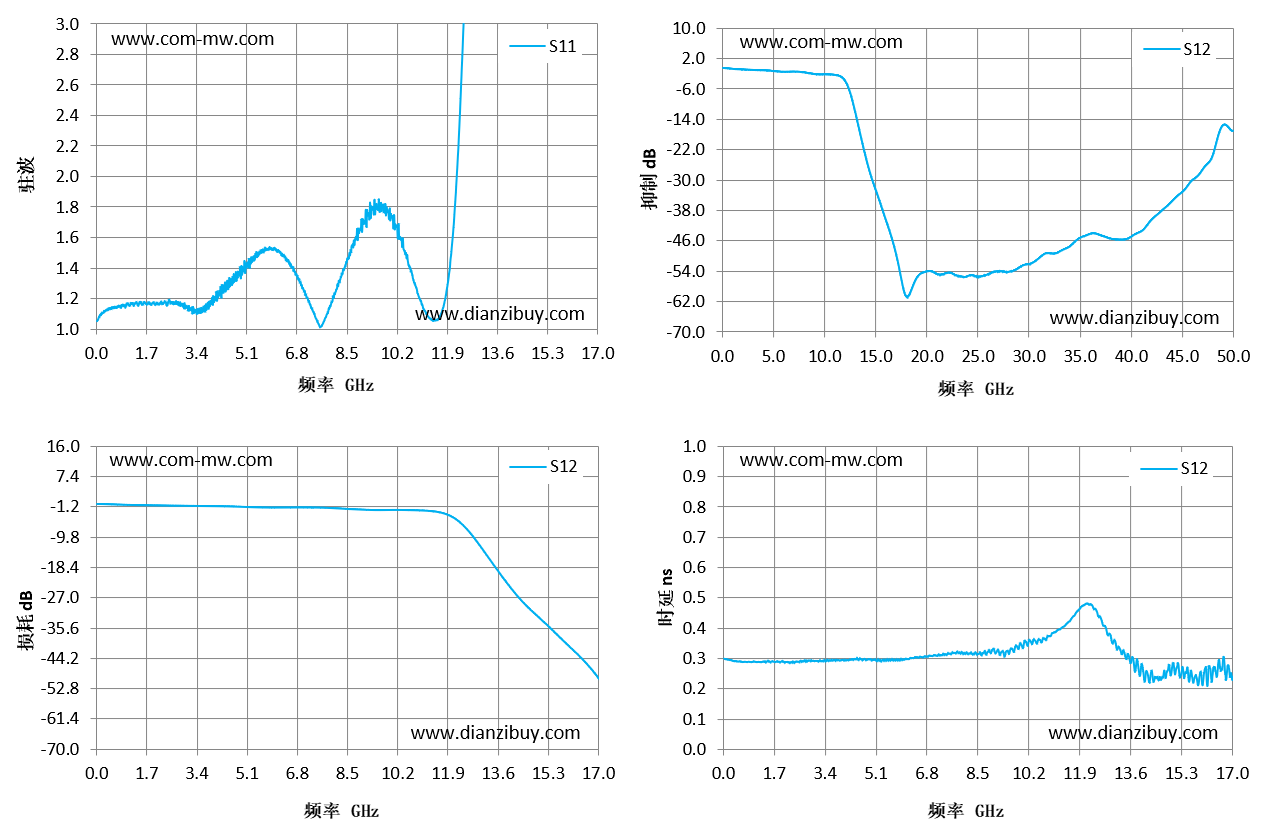

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.05 | -0.43 | 0.3 |
| 1.21 | 1.17 | -0.71 | 0.29 |
| 2.43 | 1.18 | -0.9 | 0.29 |
| 3.64 | 1.12 | -1.01 | 0.29 |
| 4.86 | 1.41 | -1.22 | 0.3 |
| 6.07 | 1.53 | -1.45 | 0.3 |
| 7.29 | 1.14 | -1.43 | 0.31 |
| 8.5 | 1.46 | -1.83 | 0.31 |
| 9.71 | 1.82 | -2.15 | 0.32 |
| 10.93 | 1.21 | -2.24 | 0.37 |
| 12.14 | 1.78 | -4.56 | 0.48 |
| 13.36 | 9.08 | -16.6 | 0.33 |
| 14.57 | 12.37 | -29.34 | 0.24 |
| 15.79 | 14.29 | -39.04 | 0.24 |
| 17 | 14.01 | -49.78 | 0.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
