通带频率DC~14GHz, 19.5GHz≥20dB, 22GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 14 | GHz |
| 通带损耗 | / | / | 1.8 | 2.2 | dB | |
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | 19.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22 | GHz≥ | 40 | dB |
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

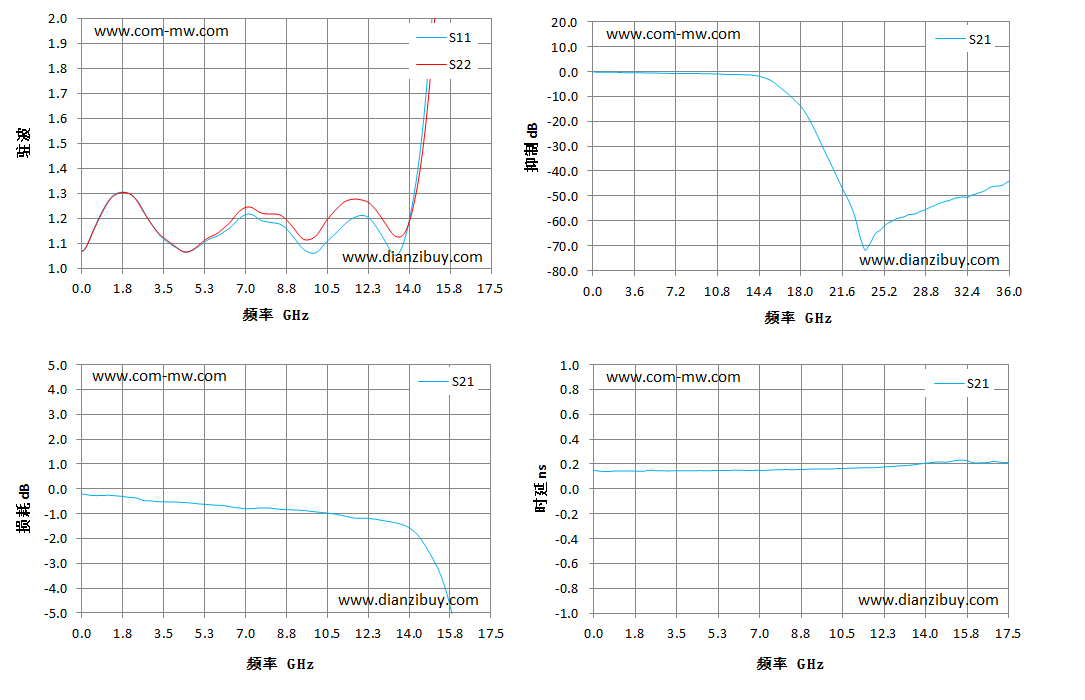

| 频率 GHz | 驻波 | S21 损耗 dB | S21 时延 ns |
|---|---|---|---|
| 0.01 | 1.07 | -0.21 | 0.15 |
| 1.25 | 1.29 | -0.26 | 0.15 |
| 2.5 | 1.26 | -0.42 | 0.15 |
| 3.75 | 1.1 | -0.53 | 0.15 |
| 5 | 1.09 | -0.6 | 0.15 |
| 6.25 | 1.16 | -0.69 | 0.15 |
| 7.5 | 1.2 | -0.78 | 0.15 |
| 8.75 | 1.16 | -0.84 | 0.16 |
| 10 | 1.06 | -0.92 | 0.16 |
| 11.25 | 1.18 | -1.09 | 0.17 |
| 12.5 | 1.18 | -1.21 | 0.18 |
| 13.75 | 1.1 | -1.45 | 0.2 |
| 15 | 2.02 | -2.75 | 0.22 |
| 16.25 | 5.22 | -6.56 | 0.21 |
| 17.5 | 7.76 | -11.67 | 0.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
