通带频率DC~16GHz, 22.4GHz≥20dB, 25.3GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 16 | GHz |
| 通带损耗 | / | / | 1.8 | 2.2 | dB | |
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | 22.4 | GHz≥ | 20 | dB | ||
| 带外抑制 | 25.3 | GHz≥ | 40 | dB |
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

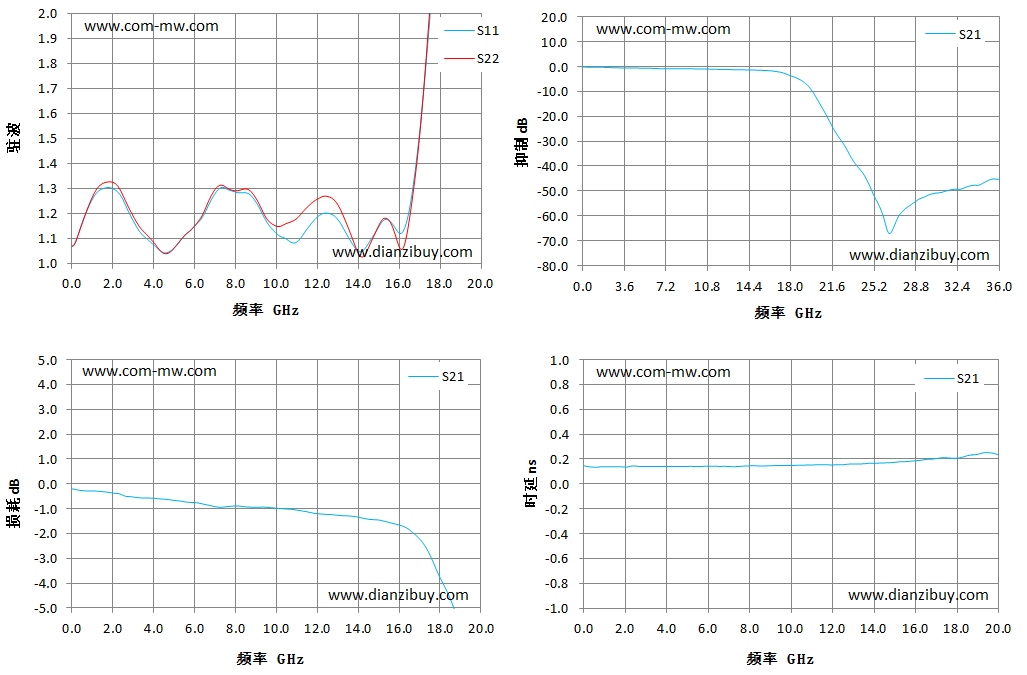

| 频率 GHz | 驻波 | S21 损耗 dB | S21 时延 ns |
|---|---|---|---|
| 0.01 | 1.07 | -0.2 | 0.15 |
| 1.43 | 1.3 | -0.31 | 0.14 |
| 2.86 | 1.19 | -0.52 | 0.14 |
| 4.29 | 1.05 | -0.6 | 0.14 |
| 5.71 | 1.13 | -0.74 | 0.14 |
| 7.14 | 1.3 | -0.93 | 0.14 |
| 8.57 | 1.28 | -0.93 | 0.15 |
| 10 | 1.12 | -0.98 | 0.15 |
| 11.43 | 1.13 | -1.11 | 0.16 |
| 12.86 | 1.19 | -1.25 | 0.16 |
| 14.29 | 1.06 | -1.39 | 0.17 |
| 15.71 | 1.16 | -1.59 | 0.18 |
| 17.14 | 1.63 | -2.33 | 0.21 |
| 18.57 | 2.91 | -4.74 | 0.23 |
| 20 | 6.23 | -10.94 | 0.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
