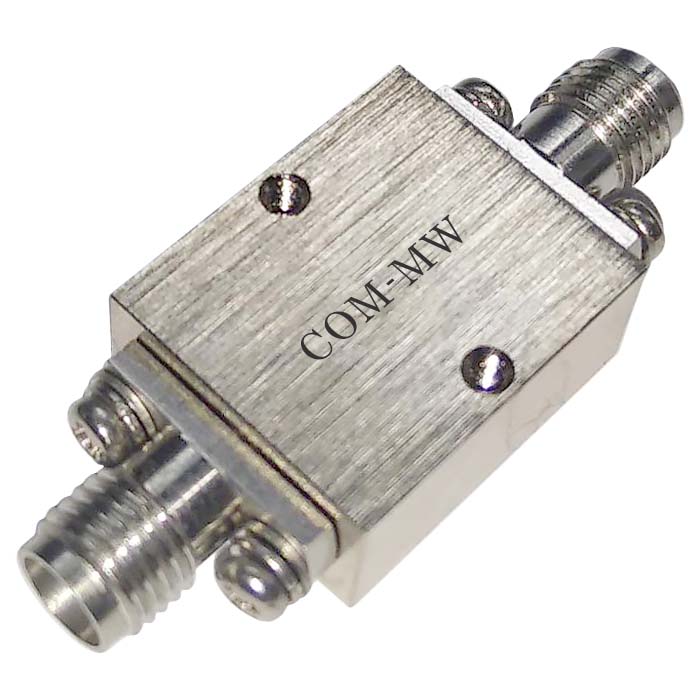

通带频率DC~6GHz, 8.7GHz≥20dB, 10.2-30GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 6 | GHz |
| 通带损耗 | / | / | 1.4 | 2.2 | dB | |
| 通带驻波 | / | / | 1.4 | |||
| 带外抑制 | 8.7 | GHz≥ | 20 | dB | ||
| 带外抑制 | 10.2-30 | GHz≥ | 40 | dB |

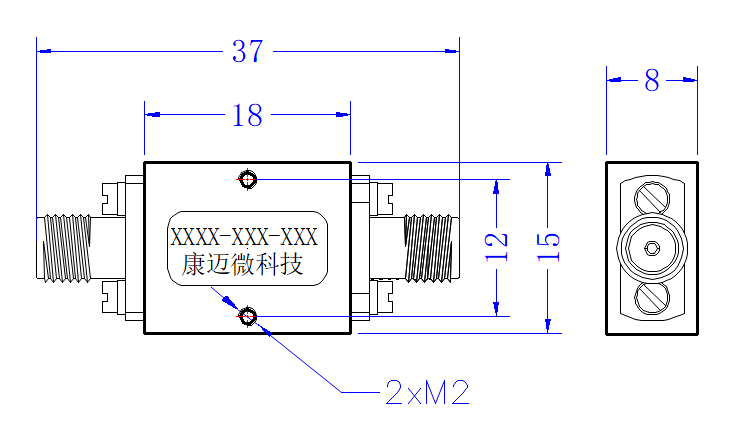

| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

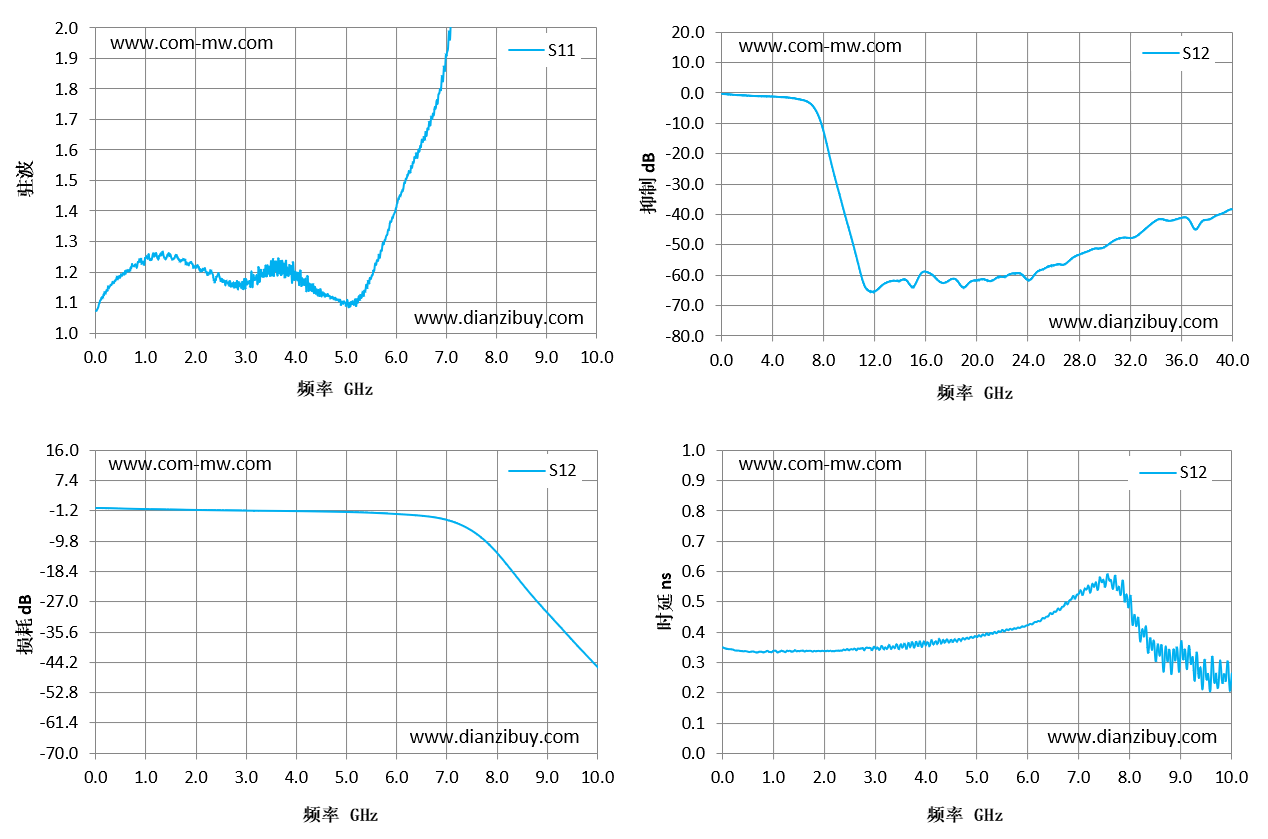

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.07 | -0.48 | 0.35 |
| 0.71 | 1.21 | -0.7 | 0.33 |
| 1.43 | 1.25 | -0.89 | 0.34 |
| 2.14 | 1.21 | -1.06 | 0.34 |
| 2.86 | 1.17 | -1.2 | 0.35 |
| 3.57 | 1.22 | -1.3 | 0.36 |
| 4.29 | 1.14 | -1.42 | 0.36 |
| 5 | 1.09 | -1.61 | 0.38 |
| 5.71 | 1.27 | -1.97 | 0.41 |
| 6.43 | 1.59 | -2.59 | 0.46 |
| 7.14 | 2.1 | -4.45 | 0.54 |
| 7.86 | 5.11 | -11.03 | 0.57 |
| 8.57 | 8.56 | -23.06 | 0.35 |
| 9.29 | 9.86 | -34.58 | 0.26 |
| 10 | 11.06 | -45.42 | 0.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
