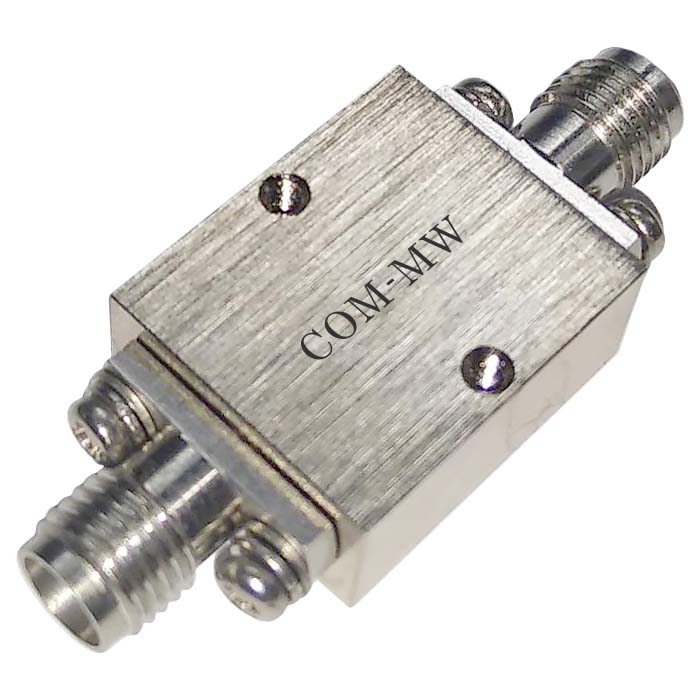

通带频率DC~8GHz, 12GHz≥20dB, 14.1-30GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 8 | GHz |
| 通带损耗 | / | / | 1.2 | 2.4 | dB | |
| 通带驻波 | / | / | 1.4 | |||
| 带外抑制 | 12 | GHz≥ | 20 | dB | ||
| 带外抑制 | 14.1-30 | GHz≥ | 40 | dB |

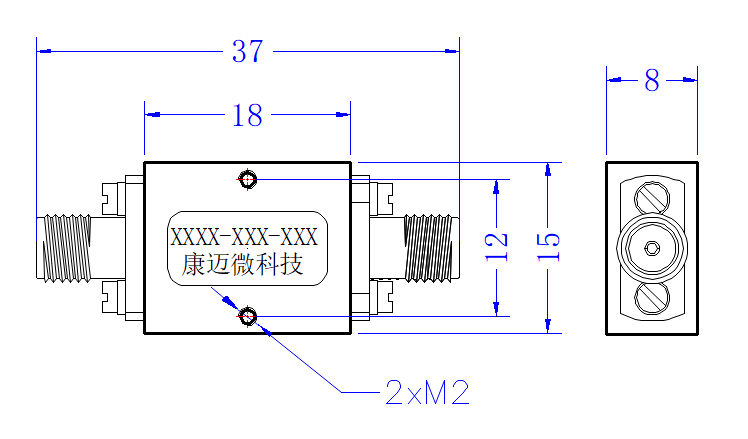

| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

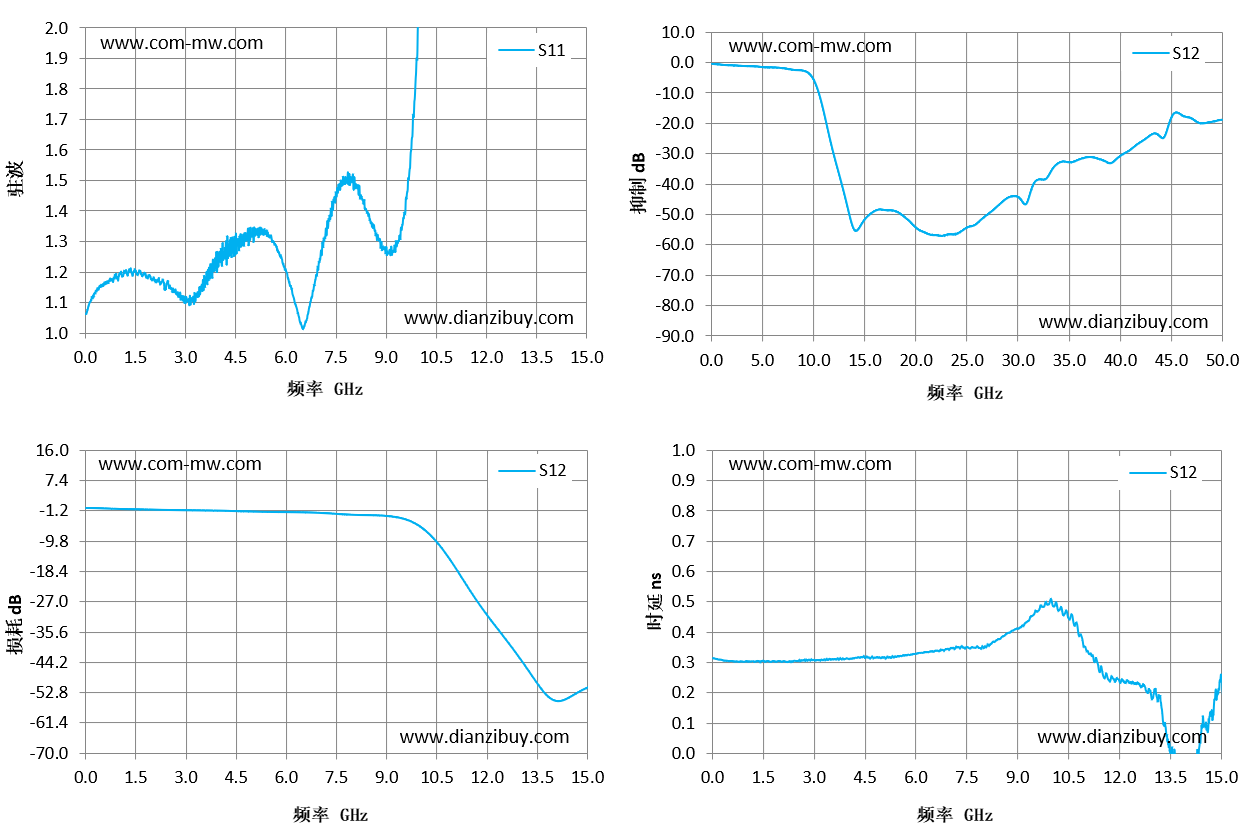

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.06 | -0.46 | 0.32 |
| 1.07 | 1.2 | -0.76 | 0.3 |
| 2.14 | 1.17 | -0.97 | 0.3 |
| 3.21 | 1.11 | -1.13 | 0.31 |
| 4.29 | 1.25 | -1.3 | 0.32 |
| 5.36 | 1.33 | -1.57 | 0.32 |
| 6.43 | 1.03 | -1.7 | 0.34 |
| 7.5 | 1.46 | -2.14 | 0.35 |
| 8.57 | 1.35 | -2.52 | 0.39 |
| 9.64 | 1.47 | -3.95 | 0.48 |
| 10.71 | 5.09 | -12.66 | 0.43 |
| 11.79 | 9.2 | -28.09 | 0.25 |
| 12.86 | 12.19 | -41.54 | 0.21 |
| 13.93 | 12.73 | -54.72 | -0.09 |
| 15 | 12.25 | -51.47 | 0.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
