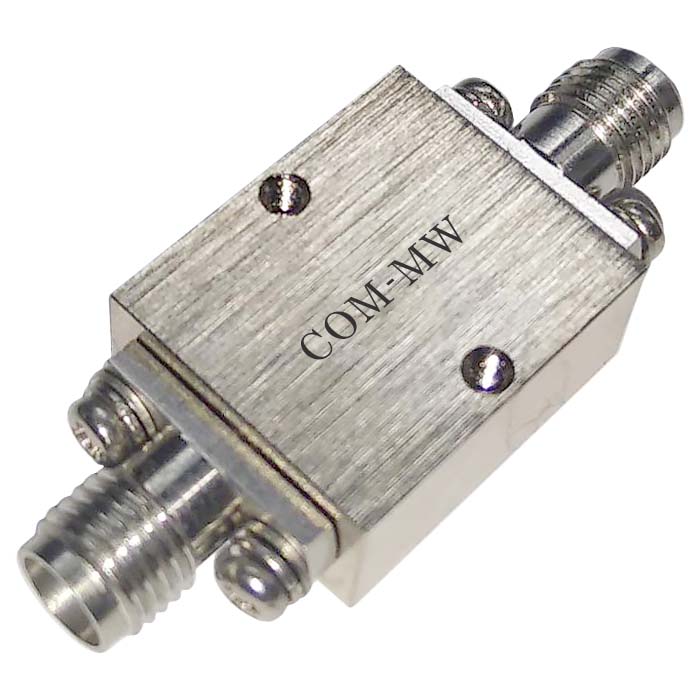

通带频率DC~9GHz, 12.7GHz≥20dB, 14.7-34GHz≥40dB, SMA-K可拆, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 9 | GHz |
| 通带损耗 | / | / | 1.3 | 2.2 | dB | |
| 通带驻波 | / | / | 1.4 | |||
| 带外抑制 | 12.7 | GHz≥ | 20 | dB | ||
| 带外抑制 | 14.7-34 | GHz≥ | 40 | dB |

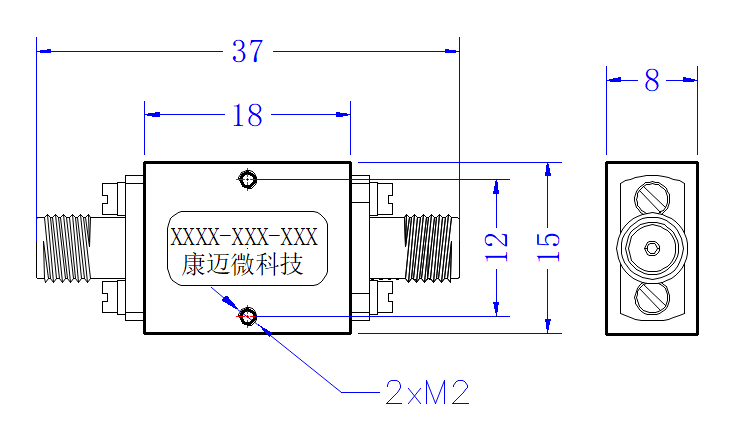

| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

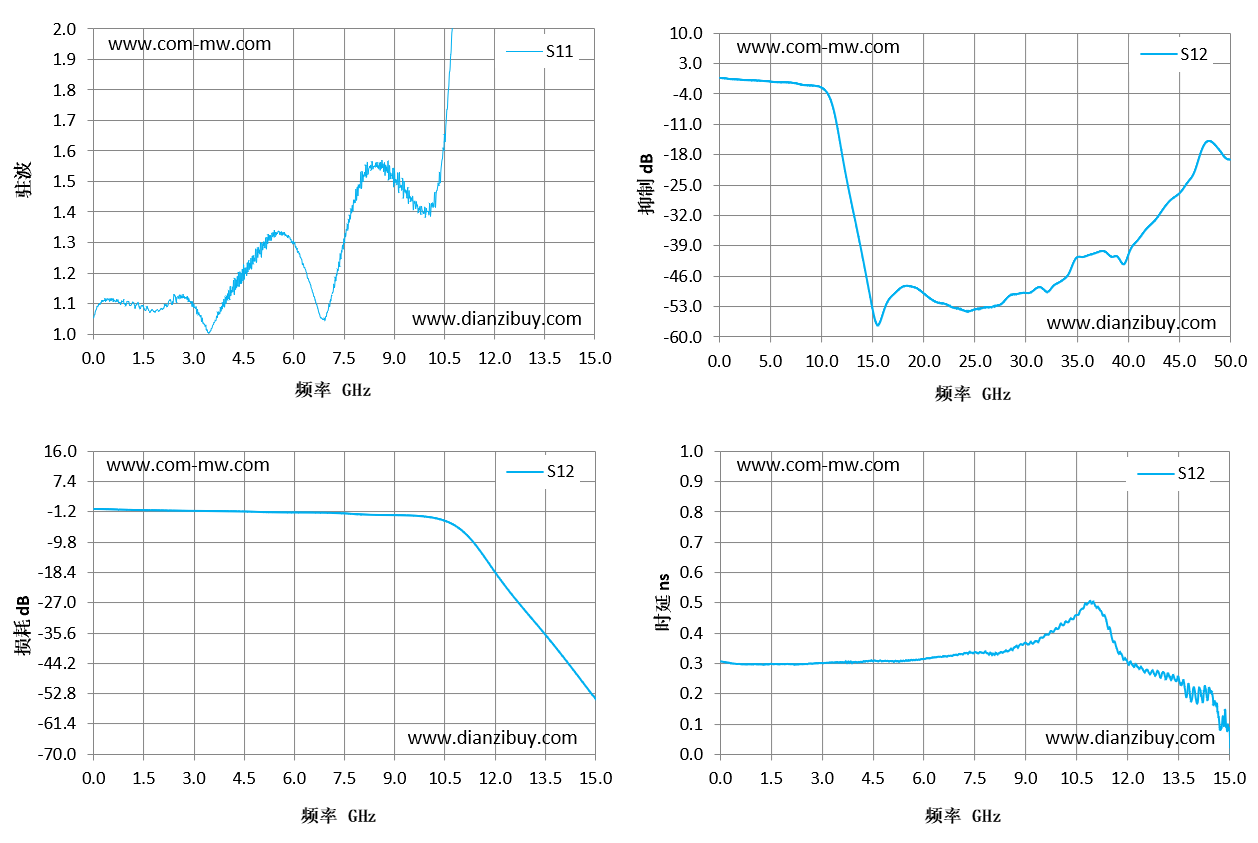

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.05 | -0.43 | 0.31 |
| 1.07 | 1.1 | -0.69 | 0.3 |
| 2.14 | 1.1 | -0.86 | 0.3 |
| 3.21 | 1.06 | -0.98 | 0.3 |
| 4.29 | 1.15 | -1.12 | 0.31 |
| 5.36 | 1.32 | -1.36 | 0.31 |
| 6.43 | 1.18 | -1.45 | 0.32 |
| 7.5 | 1.31 | -1.69 | 0.34 |
| 8.57 | 1.55 | -2.12 | 0.35 |
| 9.64 | 1.42 | -2.37 | 0.39 |
| 10.71 | 1.93 | -4.62 | 0.48 |
| 11.79 | 6.99 | -15.45 | 0.33 |
| 12.86 | 12.36 | -28.75 | 0.27 |
| 13.93 | 14.94 | -40.98 | 0.21 |
| 15 | 14.83 | -54.04 | 0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
