通带频率2.7~3.5GHz, 5.4-7GHz≥50dBc, 微带圆针0.5mm
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 3.5 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 带外抑制 | 5.4-7 | GHz≥ | 50 | dBc |

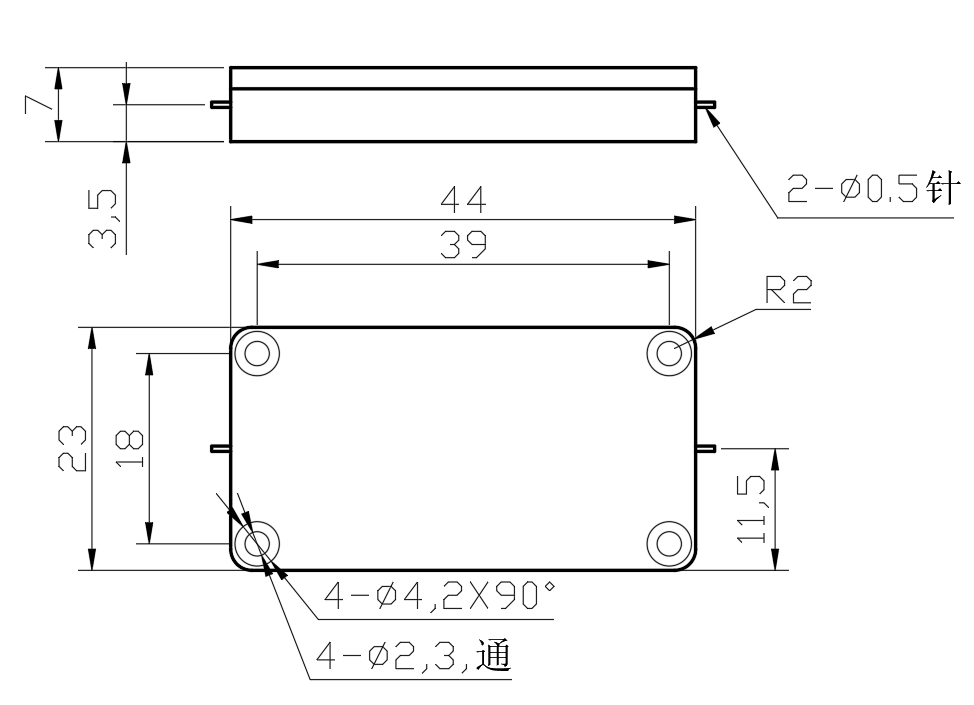

| 接口形式 | 微带圆针0.5mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 平均60W，峰值500W,脉宽100us，占空比10%。 |
| 工作温度 | -40~+85℃设计保证 |

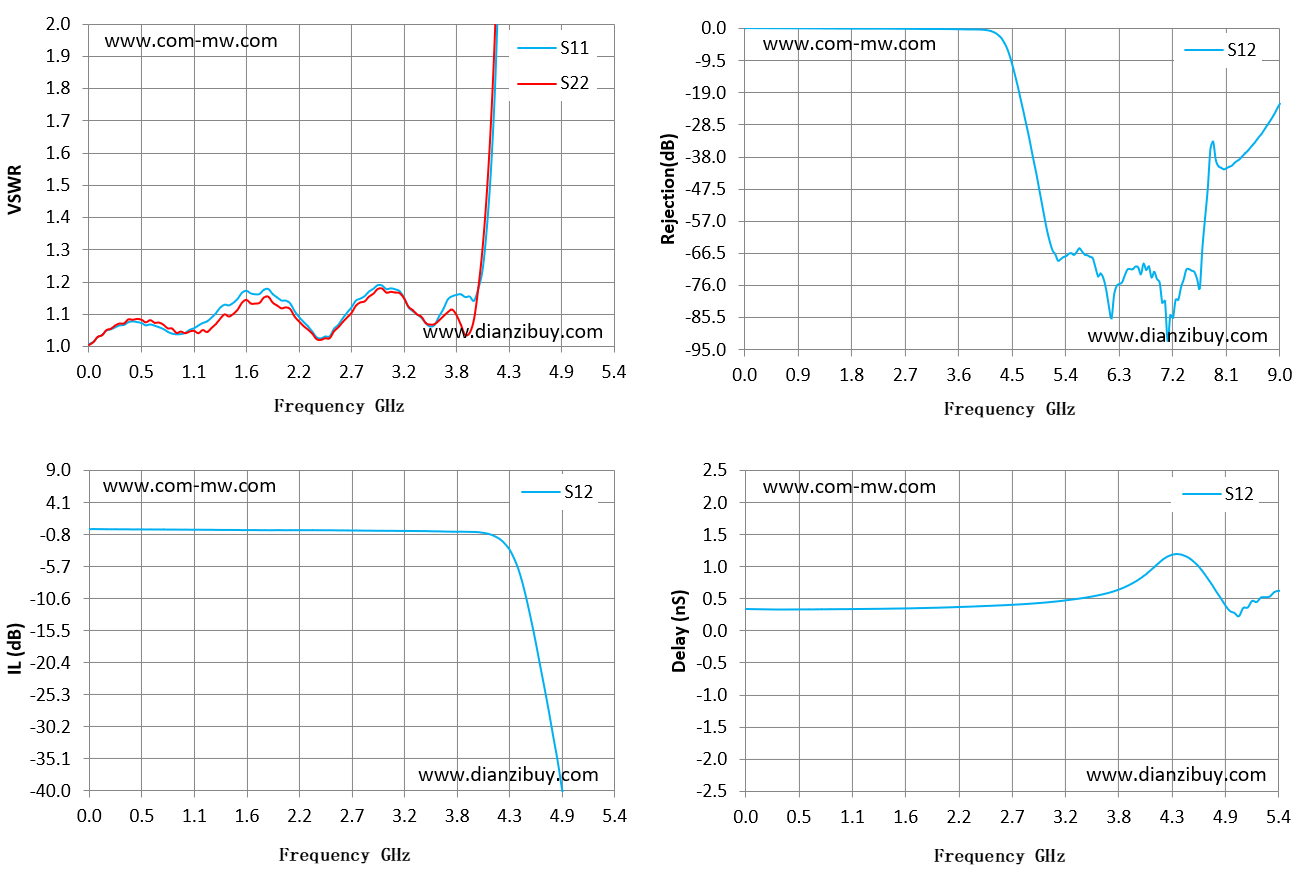

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.03 | 0.34 |
| 0.39 | 1.07 | 1.07 | -0.03 | 0.34 |
| 0.77 | 1.05 | 1.07 | -0.06 | 0.34 |
| 1.16 | 1.07 | 1.04 | -0.09 | 0.34 |
| 1.54 | 1.15 | 1.12 | -0.14 | 0.35 |
| 1.93 | 1.16 | 1.14 | -0.17 | 0.36 |
| 2.31 | 1.05 | 1.04 | -0.17 | 0.38 |
| 2.7 | 1.11 | 1.09 | -0.21 | 0.41 |
| 3.09 | 1.18 | 1.17 | -0.27 | 0.45 |
| 3.47 | 1.07 | 1.07 | -0.31 | 0.53 |
| 3.86 | 1.16 | 1.07 | -0.4 | 0.68 |
| 4.24 | 2.34 | 2.52 | -1.63 | 1.12 |
| 4.63 | 16.64 | 34.84 | -17.33 | 1 |
| 5.01 | 32.37 | 158.26 | -52.05 | 0.23 |
| 5.4 | 153.4 | 1397.32 | -69.32 | 0.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
