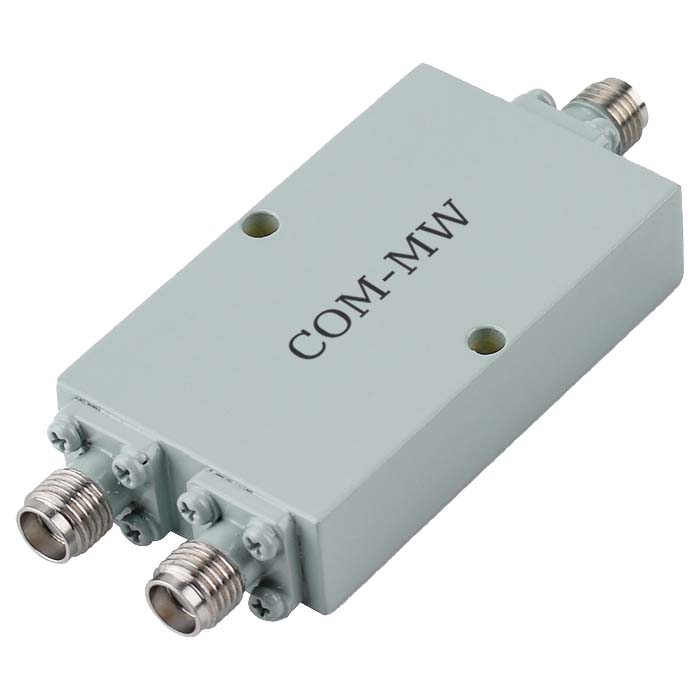

2~18GHz, 10W, 2路, 相位, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | 1.0 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.50 | |||
| 输出驻波比 | 1.40 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 灰色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |

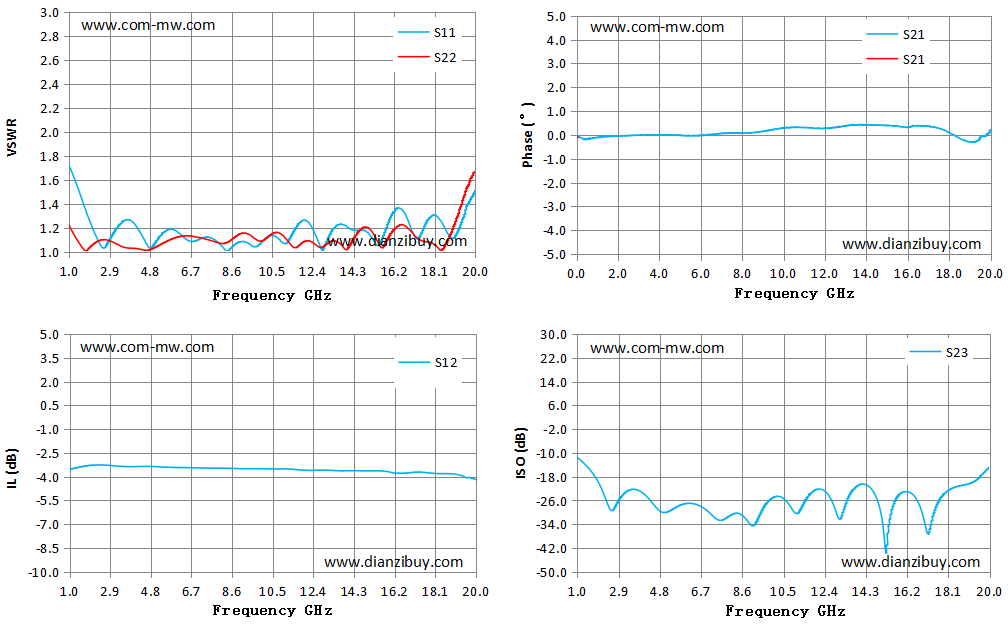

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 相位 ° | S21 相位 ° | S23 隔离 dB |
| 1.00 | 1.72 | 1.22 | -3.54 | -0.11 | 0.00 | -11.50 |
| 2.36 | 1.09 | 1.09 | -3.26 | -0.03 | 0.00 | -26.53 |
| 3.71 | 1.27 | 1.03 | -3.37 | 0.00 | 0.00 | -22.37 |
| 5.07 | 1.09 | 1.04 | -3.37 | -0.02 | 0.00 | -30.00 |
| 6.43 | 1.11 | 1.13 | -3.43 | 0.01 | 0.00 | -27.22 |
| 7.79 | 1.10 | 1.09 | -3.47 | 0.09 | 0.00 | -32.19 |
| 9.14 | 1.09 | 1.16 | -3.50 | 0.18 | 0.00 | -34.36 |
| 10.50 | 1.14 | 1.15 | -3.52 | 0.32 | 0.00 | -25.36 |
| 11.86 | 1.26 | 1.07 | -3.59 | 0.27 | 0.00 | -22.88 |
| 13.21 | 1.15 | 1.08 | -3.61 | 0.40 | 0.00 | -30.70 |
| 14.57 | 1.18 | 1.18 | -3.63 | 0.40 | 0.00 | -22.30 |
| 15.93 | 1.24 | 1.12 | -3.71 | 0.32 | 0.00 | -23.37 |
| 17.29 | 1.11 | 1.12 | -3.71 | 0.33 | 0.00 | -34.37 |
| 18.64 | 1.18 | 1.07 | -3.81 | -0.20 | 0.00 | -21.02 |
| 20.00 | 1.51 | 1.67 | -4.19 | 0.19 | 0.00 | -14.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
