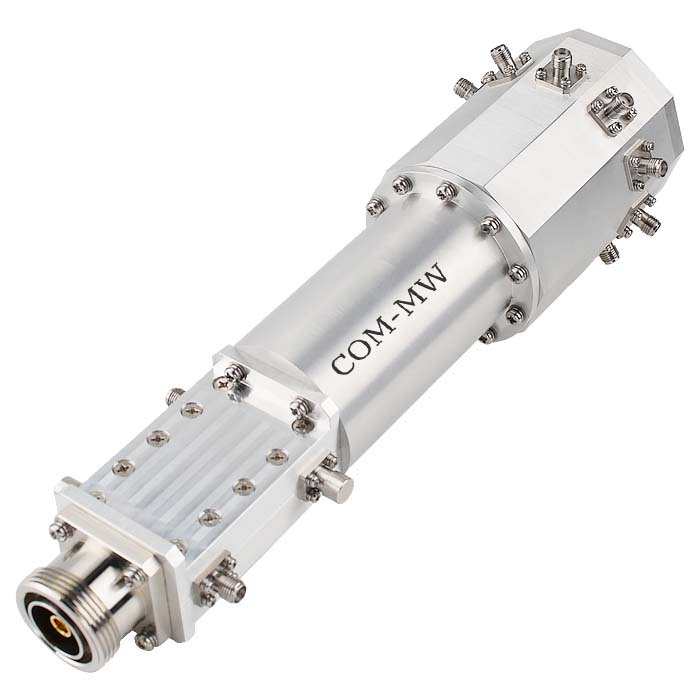

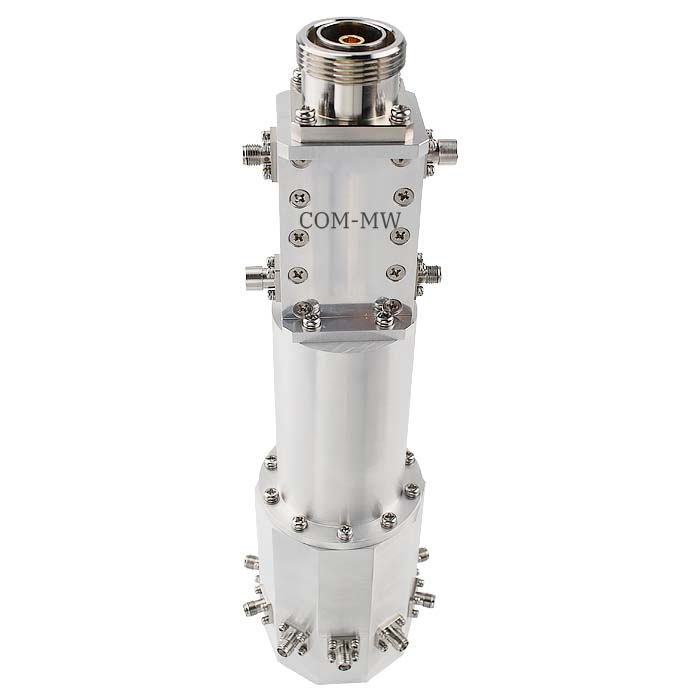

1~6GHz, 800W, 10路, 0°, L29, SMA, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，高功率。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 10 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 耦合平坦度 | ±1.5 | dB | ||
| 方向性 | 12 | 15 | dB | |
| 耦合端驻波比 | 1.5 | dB |
| 功率容量 | 800W设计保证 |
| 路数 | 10路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | L29-F or K |
| 分配端接口形式 | SMA-F or K |
| 耦合端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

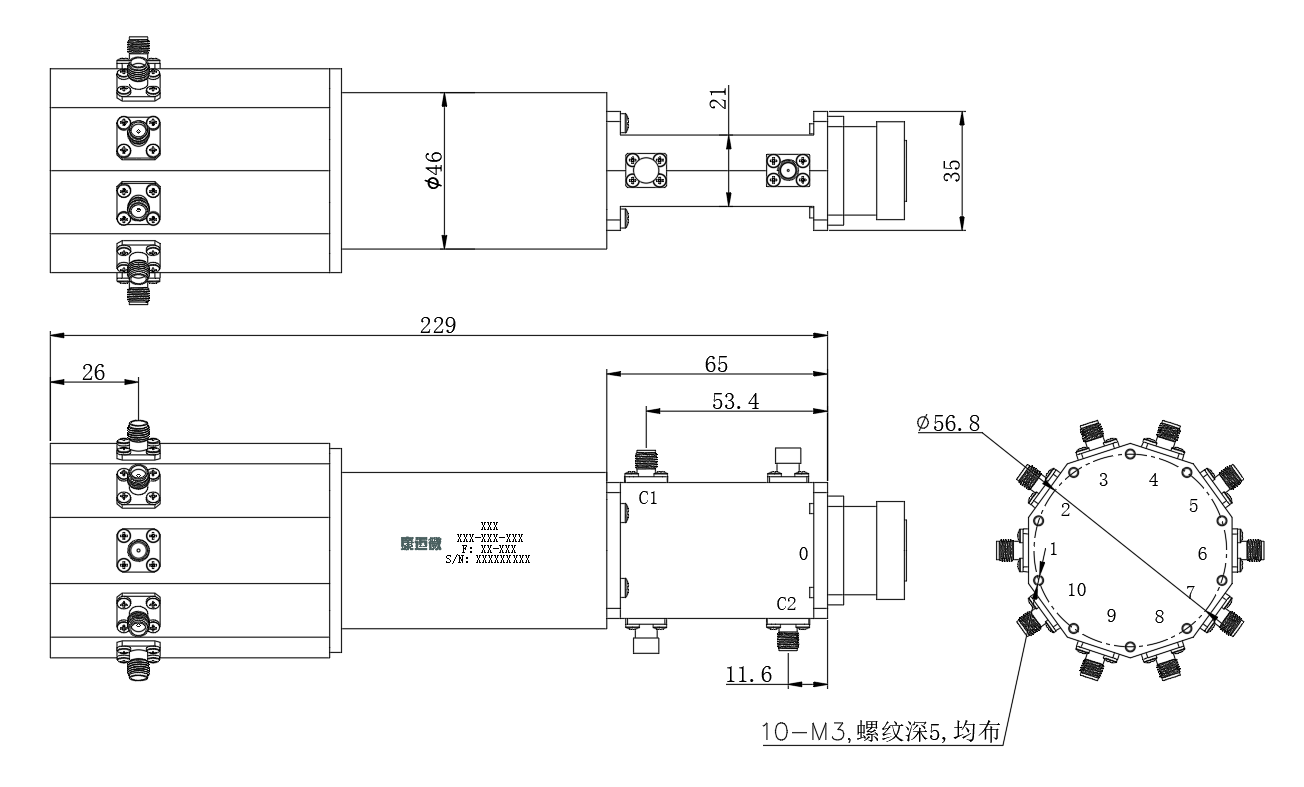

| 公共端口 | 0 |
| 分配端口 | 1~10 |
| 正向耦合端口 | C1 |
| 反向耦合端口 | C2 |

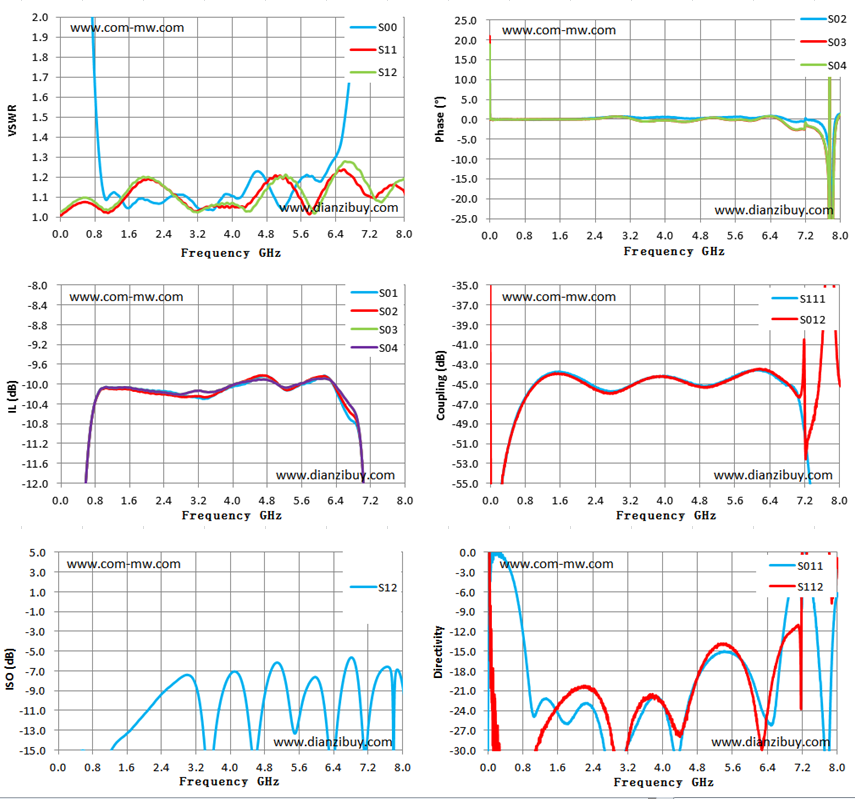

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S111 耦合 dB |
| 0.01 | 2431.36 | 1.01 | -53.70 | -0.05 | -87.57 |
| 0.58 | 4.22 | 1.08 | -12.10 | -0.09 | -48.60 |
| 1.15 | 1.11 | 1.02 | -10.07 | -0.06 | -44.44 |
| 1.72 | 1.07 | 1.15 | -10.09 | 0.03 | -43.84 |
| 2.29 | 1.07 | 1.17 | -10.13 | 0.29 | -44.97 |
| 2.86 | 1.11 | 1.07 | -10.23 | 0.73 | -45.70 |
| 3.43 | 1.04 | 1.05 | -10.29 | 0.41 | -44.69 |
| 4.01 | 1.11 | 1.06 | -10.05 | 0.61 | -44.24 |
| 4.58 | 1.23 | 1.12 | -9.86 | 0.21 | -44.86 |
| 5.15 | 1.04 | 1.20 | -10.07 | 0.48 | -45.01 |
| 5.72 | 1.21 | 1.04 | -9.98 | 0.68 | -43.97 |
| 6.29 | 1.27 | 1.19 | -9.95 | 0.80 | -43.67 |
| 6.86 | 2.07 | 1.18 | -10.80 | -0.38 | -45.11 |
| 7.43 | 37.02 | 1.12 | -21.83 | -0.41 | -59.53 |
| 8.00 | 33.98 | 1.13 | -19.00 | 1.44 | -59.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
