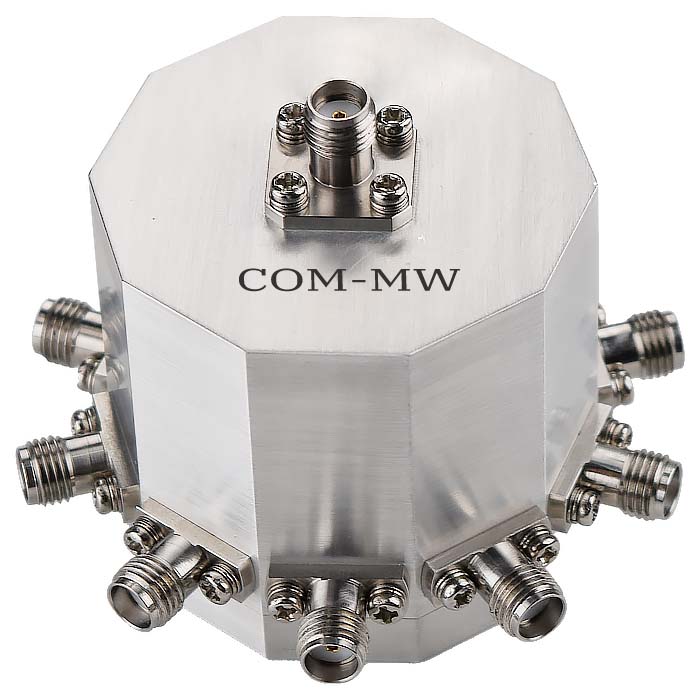

6~18GHz, 100W, 10路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，高功率。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 10 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±6 | ° |
| 公共端功率容量 | 100W设计保证 |
| 路数 | 10路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

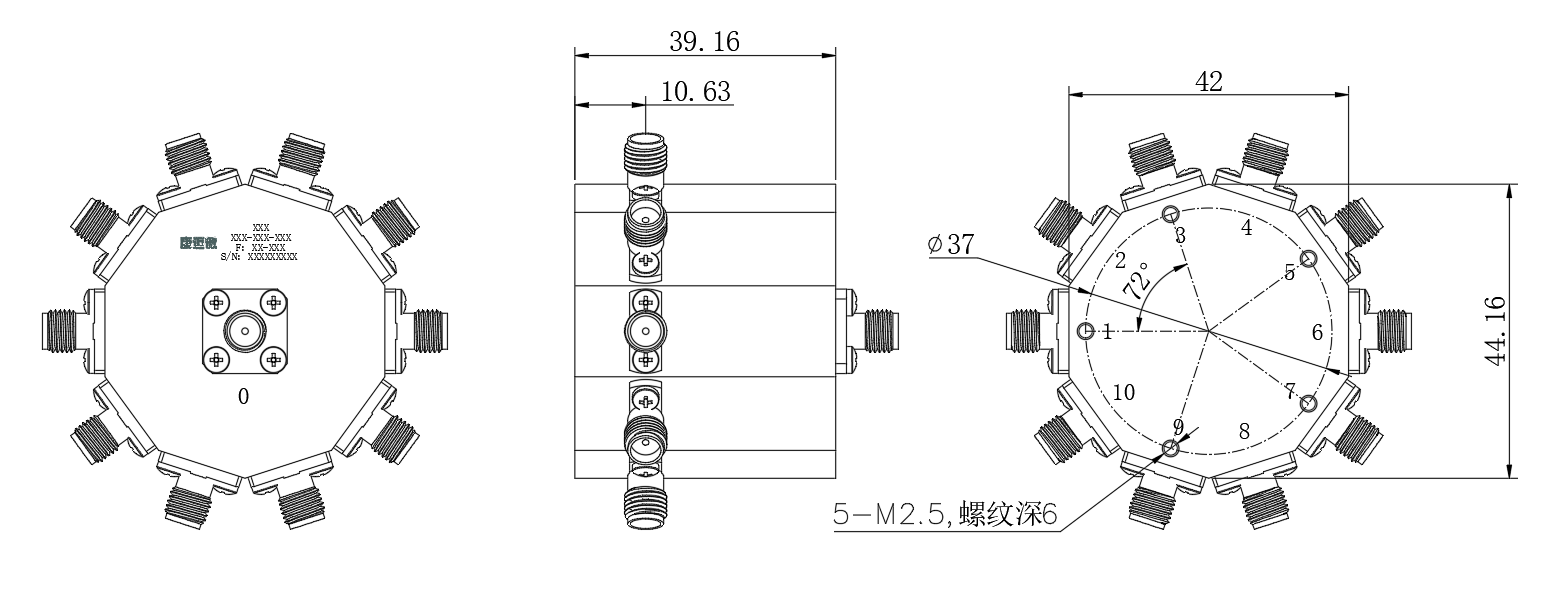

| 公共端口 | 0 |
| 分配端口 | 1~10 |

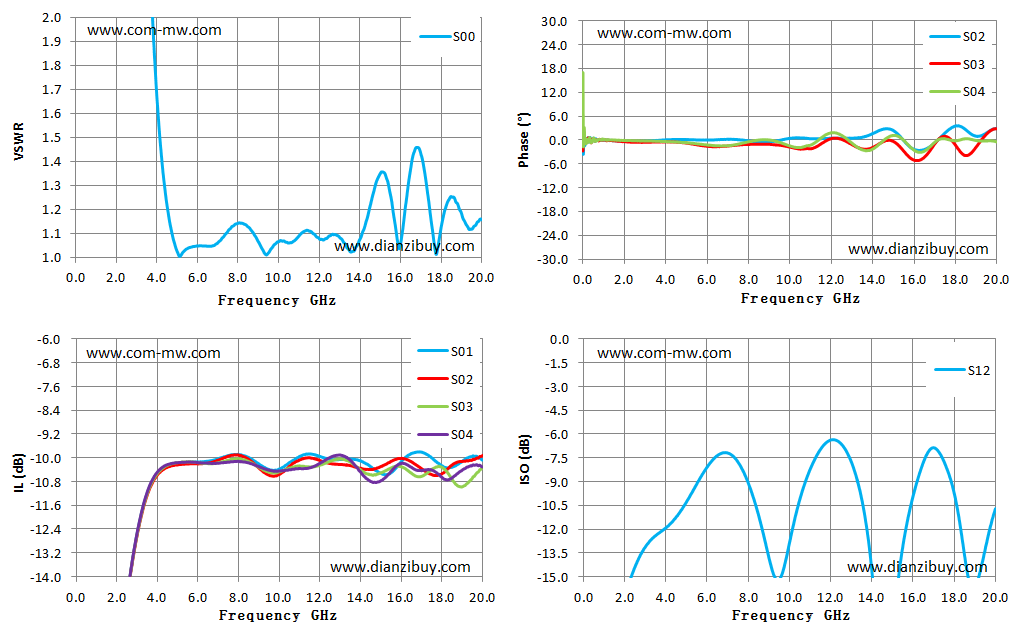

| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1052.31 | -62.74 | -3.30 | -66.31 |
| 1.44 | 40.81 | -21.63 | -0.19 | -19.52 |
| 2.87 | 5.92 | -13.14 | -0.32 | -13.46 |
| 4.29 | 1.39 | -10.33 | 0.12 | -11.60 |
| 5.72 | 1.04 | -10.15 | 0.03 | -8.70 |
| 7.15 | 1.07 | -10.00 | 0.19 | -7.26 |
| 8.58 | 1.12 | -10.02 | -0.48 | -11.44 |
| 10.01 | 1.07 | -10.38 | 0.46 | -12.95 |
| 11.43 | 1.11 | -9.87 | 0.33 | -7.16 |
| 12.86 | 1.09 | -10.06 | 0.47 | -7.31 |
| 14.29 | 1.14 | -10.21 | 2.35 | -19.56 |
| 15.72 | 1.15 | -10.36 | -1.34 | -11.54 |
| 17.14 | 1.38 | -9.85 | -0.01 | -6.95 |
| 18.57 | 1.25 | -10.30 | 2.31 | -14.19 |
| 20.00 | 1.16 | -10.08 | 2.93 | -10.70 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
