0.7~6GHz, 1000W, 12路, 0°, L29, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 理论损耗 | 10.8 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.6 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±7 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
| 功率容量 | 1000W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | L29-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

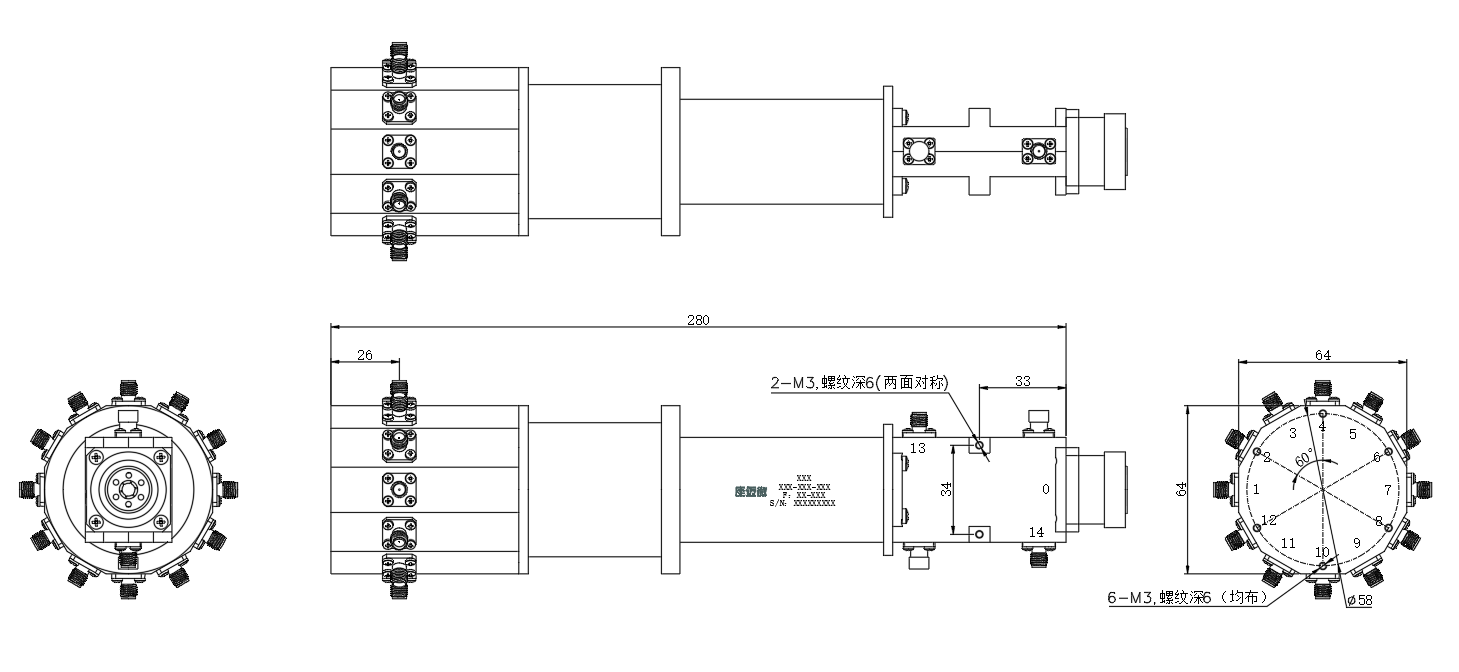

| 公共端口 | 0（L29-F） |
| 分配端口 | 1~12（SMA-F） |
| 耦合端口 | 13，14（SMA-F） |

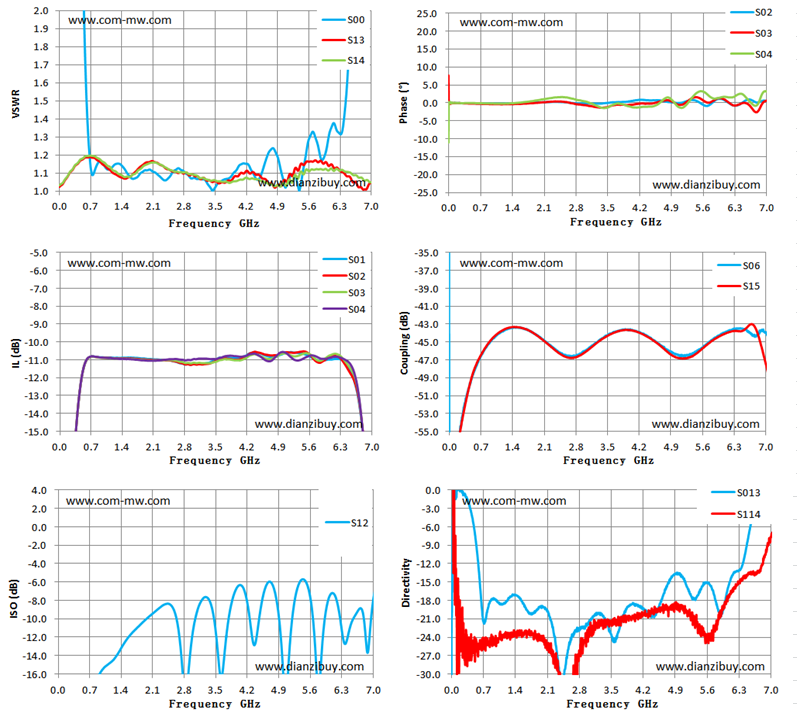

| Frequency GHz | S00 驻波 | S13 驻波 | S01 损耗 dB | S02 相位 ° | S06 耦合 dB |
| 0.01 | 2510.18 | 1.02 | -53.36 | 0.01 | -46.98 |
| 0.51 | 2.82 | 1.17 | -11.87 | -0.08 | -49.07 |
| 1.01 | 1.14 | 1.14 | -10.87 | -0.16 | -44.44 |
| 1.51 | 1.11 | 1.07 | -10.88 | -0.08 | -43.39 |
| 2.01 | 1.12 | 1.16 | -10.95 | 0.15 | -44.47 |
| 2.51 | 1.09 | 1.11 | -11.05 | 0.24 | -46.33 |
| 3.01 | 1.07 | 1.09 | -11.23 | -0.11 | -45.95 |
| 3.51 | 1.02 | 1.06 | -10.99 | 0.02 | -44.20 |
| 4.00 | 1.13 | 1.08 | -10.90 | 0.49 | -43.70 |
| 4.50 | 1.07 | 1.09 | -10.63 | 0.73 | -44.71 |
| 5.00 | 1.09 | 1.03 | -10.68 | 0.04 | -46.31 |
| 5.50 | 1.15 | 1.15 | -10.69 | 0.32 | -45.95 |
| 6.00 | 1.23 | 1.16 | -11.00 | 1.11 | -44.18 |
| 6.50 | 1.77 | 1.08 | -11.58 | 0.39 | -43.52 |
| 7.00 | 21.25 | 1.05 | -19.35 | 0.55 | -43.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
