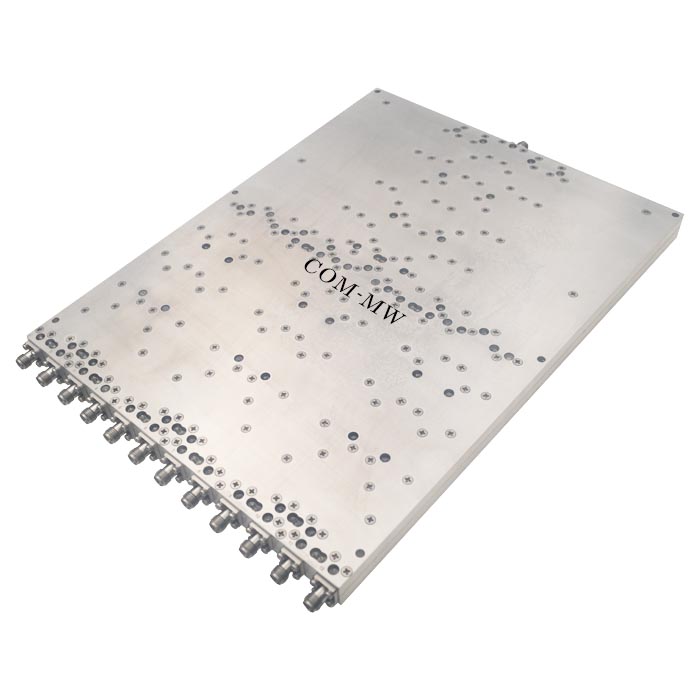

0.8~18GHz, 15W, 12路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 18 | GHz |
| 插入损耗 | 5 | dB | ||
| 理论损耗 | 12 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

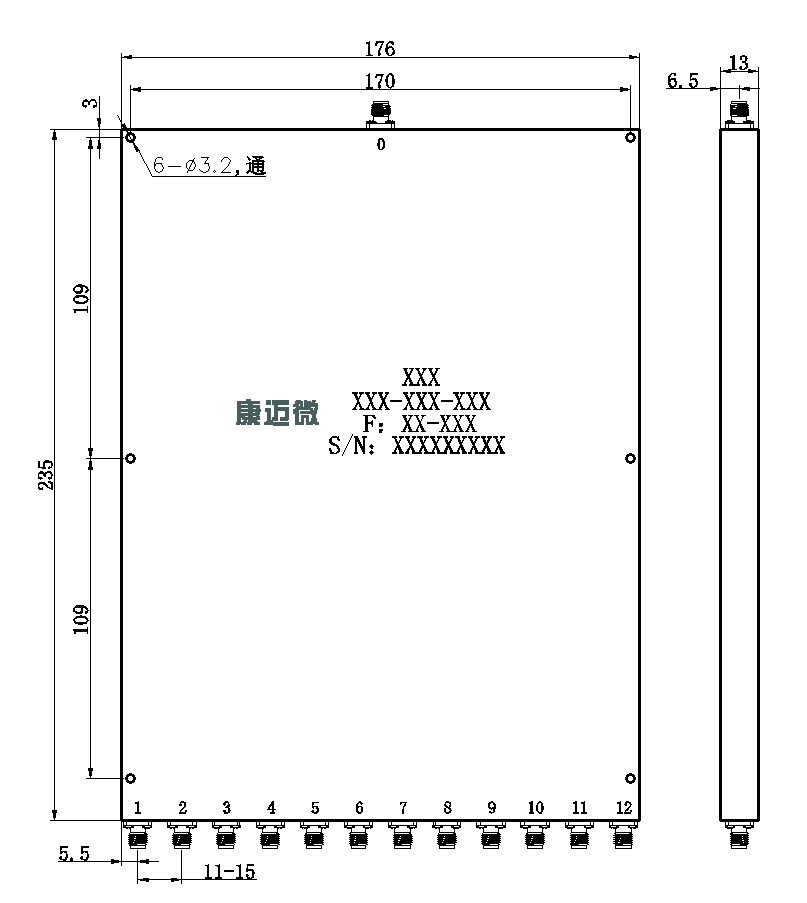

| 公共端口 | 0 |
| 分配端口 | 1~12 |

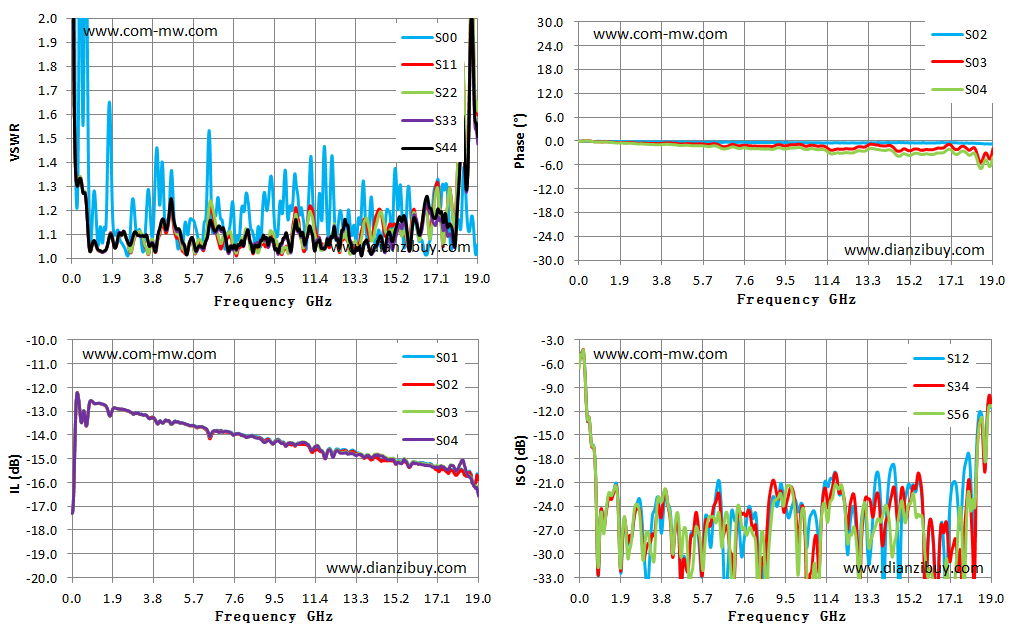

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 10.52 | 6.55 | -17.29 | 0.00 | -5.67 |
| 1.37 | 1.13 | 1.03 | -12.69 | -0.07 | -22.59 |
| 2.72 | 1.05 | 1.04 | -13.02 | -0.17 | -23.25 |
| 4.08 | 1.35 | 1.09 | -13.44 | -0.23 | -23.35 |
| 5.44 | 1.10 | 1.04 | -13.57 | -0.30 | -26.11 |
| 6.79 | 1.21 | 1.11 | -13.79 | -0.24 | -36.42 |
| 8.15 | 1.25 | 1.10 | -14.06 | -0.36 | -24.92 |
| 9.51 | 1.13 | 1.07 | -14.23 | -0.36 | -23.84 |
| 10.86 | 1.15 | 1.03 | -14.36 | -0.43 | -24.77 |
| 12.22 | 1.41 | 1.09 | -14.84 | -0.44 | -23.36 |
| 13.57 | 1.20 | 1.12 | -14.84 | -0.44 | -23.63 |
| 14.93 | 1.15 | 1.14 | -15.04 | -0.41 | -23.60 |
| 16.29 | 1.07 | 1.09 | -15.16 | -0.45 | -27.40 |
| 17.64 | 1.20 | 1.27 | -15.51 | -0.50 | -23.99 |
| 19.00 | 1.06 | 1.60 | -15.77 | -0.73 | -11.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
