1~6GHz, 15W, 12路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 3.2 | dB | ||
| 理论损耗 | 10.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.6 | 1.8 | ||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 公共端口 | 0 |
| 分配端口 | 1~12 |

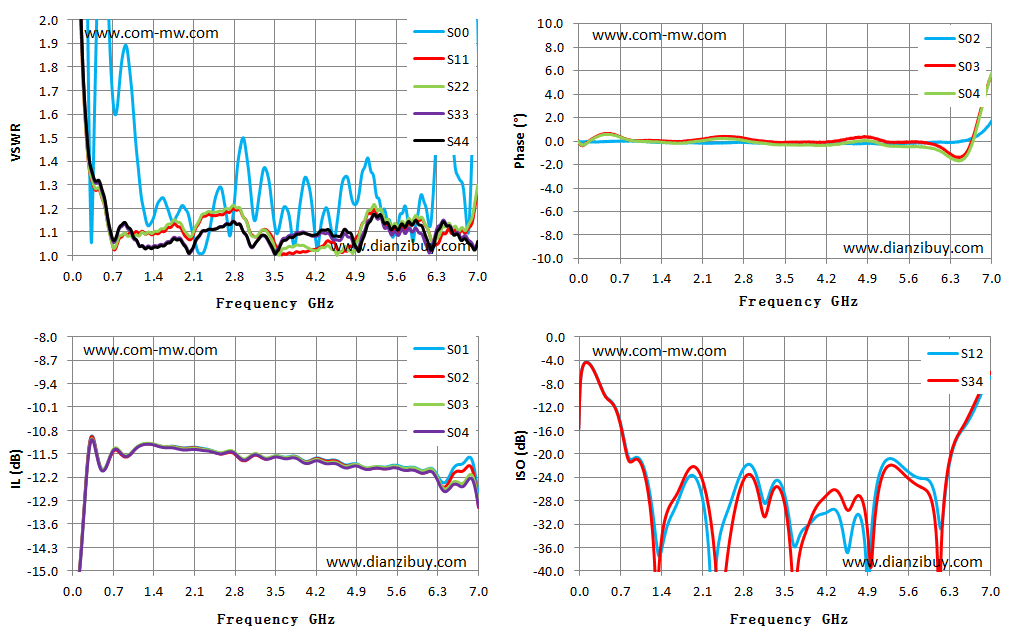

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 11.42 | 9.14 | -16.17 | -0.03 | -12.94 |
| 0.51 | 2.48 | 1.25 | -11.95 | -0.01 | -10.64 |
| 1.01 | 1.77 | 1.10 | -11.50 | 0.02 | -20.63 |
| 1.51 | 1.23 | 1.10 | -11.27 | -0.13 | -32.15 |
| 2.01 | 1.18 | 1.07 | -11.31 | -0.16 | -24.46 |
| 2.51 | 1.27 | 1.17 | -11.46 | -0.13 | -30.34 |
| 3.01 | 1.44 | 1.15 | -11.67 | -0.15 | -23.26 |
| 3.51 | 1.12 | 1.05 | -11.55 | -0.16 | -27.37 |
| 4.00 | 1.31 | 1.02 | -11.71 | -0.15 | -31.09 |
| 4.50 | 1.08 | 1.06 | -11.68 | -0.19 | -33.82 |
| 5.00 | 1.34 | 1.13 | -11.88 | -0.19 | -30.70 |
| 5.50 | 1.13 | 1.10 | -11.85 | -0.20 | -22.16 |
| 6.00 | 1.23 | 1.15 | -11.98 | -0.08 | -25.25 |
| 6.50 | 1.74 | 1.11 | -12.17 | 0.05 | -16.17 |
| 7.00 | 2.51 | 1.28 | -12.83 | 1.74 | -6.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
