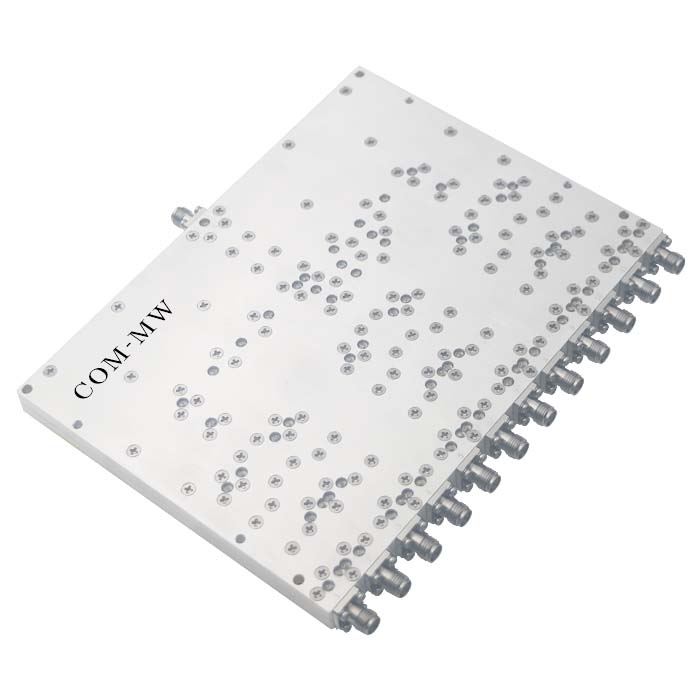

3~26.5GHz, 15W, 12路, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3 | ~ | 26.5 | GHz |
| 插入损耗 | 2 | 2.5 | dB | |
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.8 | dB |
| 功率容量 | 15W设计保证 |
| 路数 | 12路 |
| 相位 | 其它 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

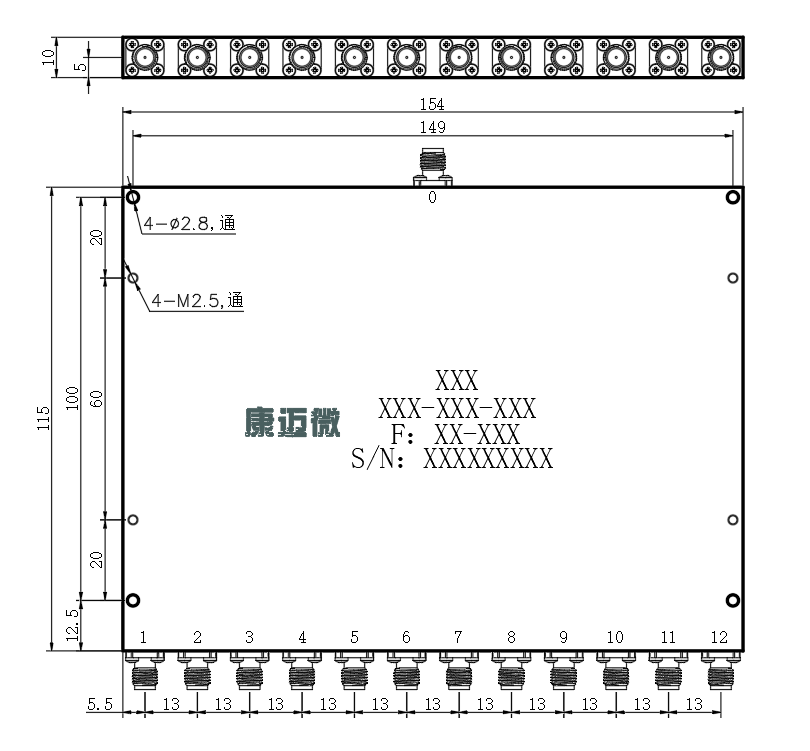

| 公共端口 | 0 |
| 分配端口 | 1~12 |

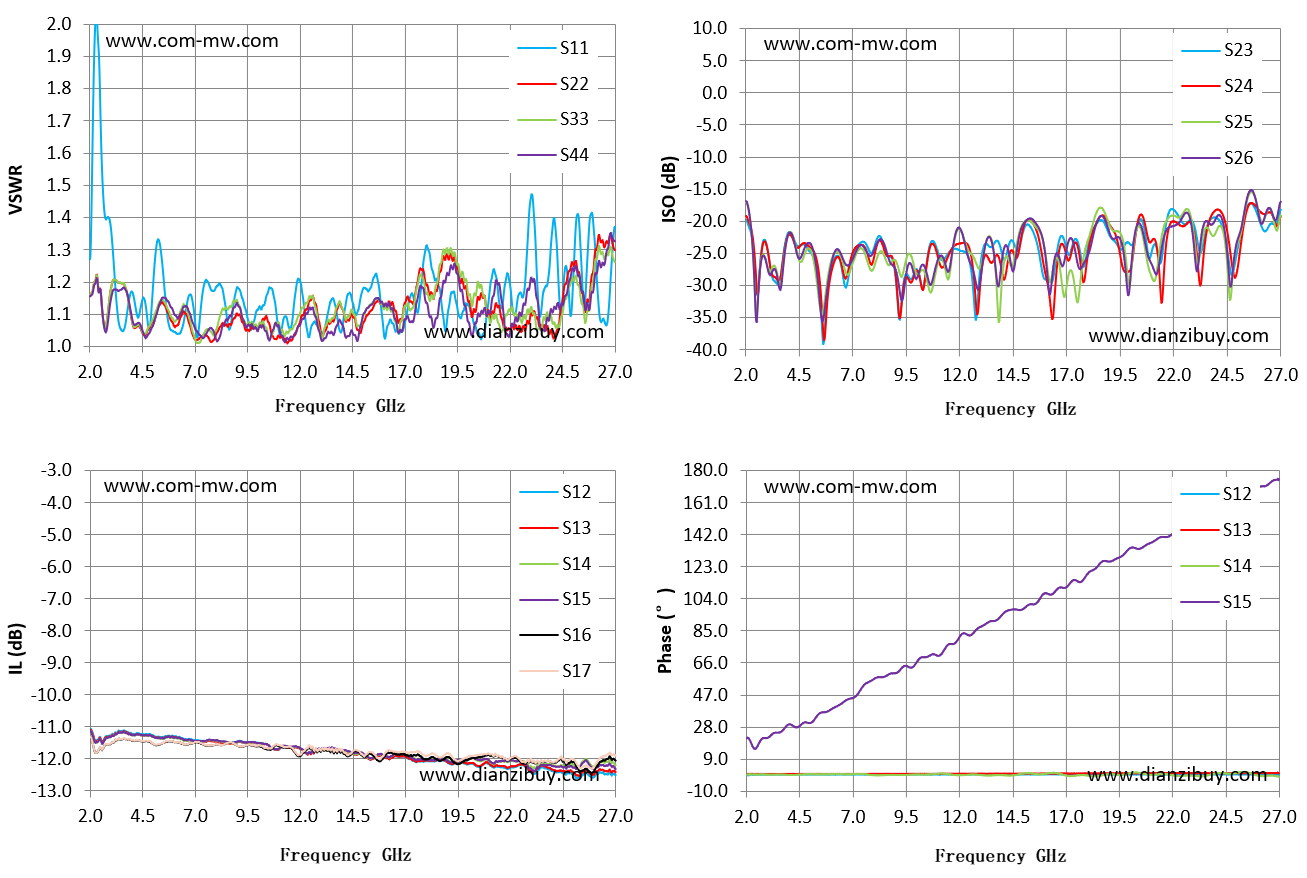

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|
| 1.99 | 1.27 | 1.16 | -11.06 | -19.76 |
| 3.78 | 1.11 | 1.16 | -11.17 | -24.41 |
| 5.56 | 1.17 | 1.13 | -11.3 | -37.38 |
| 7.35 | 1.16 | 1.03 | -11.44 | -23.39 |
| 9.14 | 1.17 | 1.1 | -11.44 | -34.89 |
| 10.92 | 1.08 | 1.03 | -11.71 | -24.31 |
| 12.71 | 1.07 | 1.14 | -11.74 | -34.59 |
| 14.5 | 1.14 | 1.1 | -11.84 | -23.27 |
| 16.28 | 1.08 | 1.14 | -11.98 | -29.51 |
| 18.07 | 1.31 | 1.19 | -12.07 | -22.6 |
| 19.85 | 1.12 | 1.18 | -12.15 | -23.27 |
| 21.64 | 1.13 | 1.08 | -12.26 | -20.21 |
| 23.43 | 1.09 | 1.07 | -12.27 | -22.59 |
| 25.21 | 1.41 | 1.24 | -12.59 | -20.38 |
| 27 | 1.37 | 1.3 | -12.51 | -18.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
