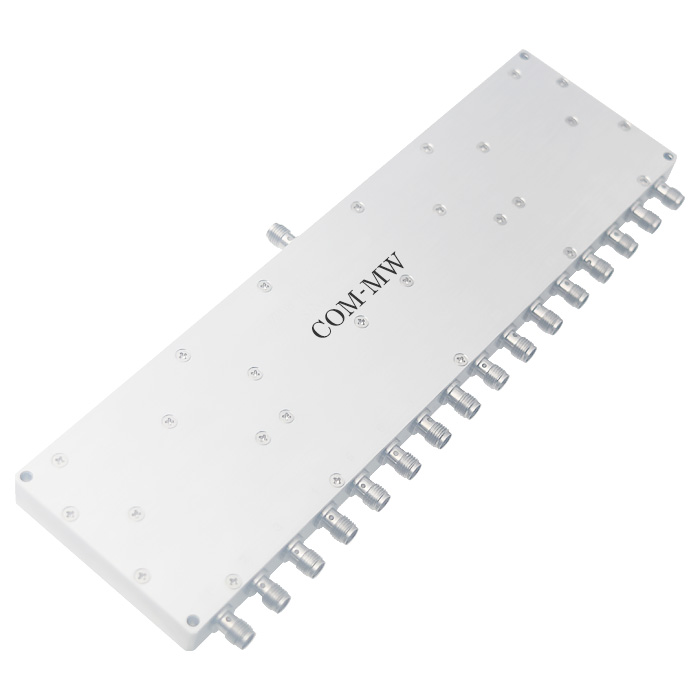

DC~6GHz, 2W, 16路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 6 | GHz |
| 插入损耗 | 28 | dB | ||
| 隔离度 | 18 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 1.5 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 2W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

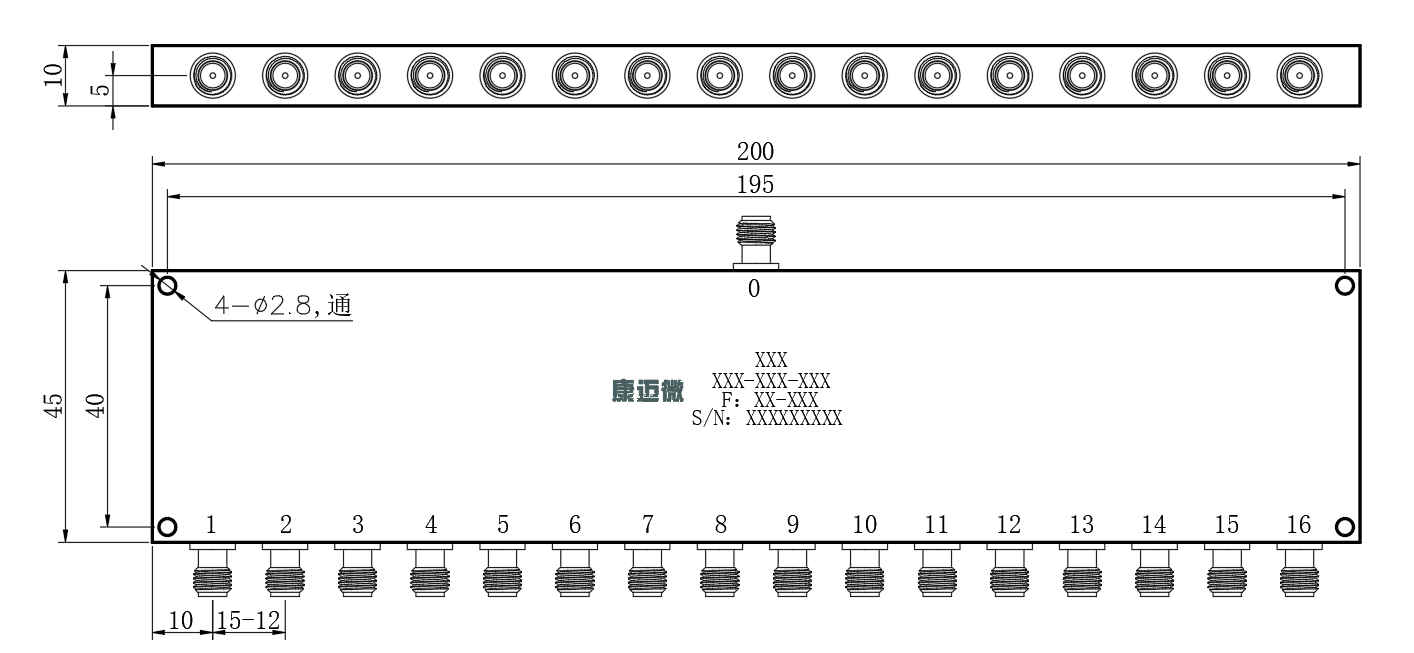

| 公共端口 | 0 |
| 分配端口 | 1~16 |

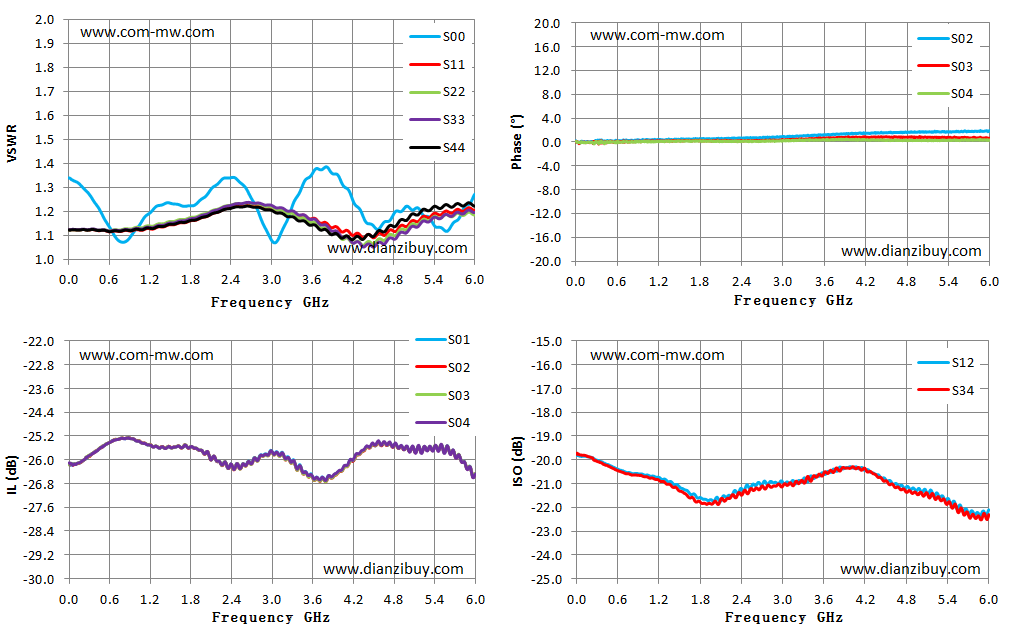

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.34 | 1.12 | -26.14 | 0.23 | -19.81 |
| 0.44 | 1.22 | 1.12 | -25.67 | 0.09 | -20.17 |
| 0.87 | 1.08 | 1.12 | -25.26 | 0.32 | -20.57 |
| 1.29 | 1.22 | 1.13 | -25.54 | 0.33 | -20.81 |
| 1.72 | 1.22 | 1.15 | -25.51 | 0.58 | -21.43 |
| 2.15 | 1.30 | 1.19 | -25.88 | 0.56 | -21.51 |
| 2.58 | 1.31 | 1.22 | -26.13 | 0.72 | -21.01 |
| 3.01 | 1.08 | 1.22 | -25.73 | 0.85 | -20.93 |
| 3.43 | 1.28 | 1.18 | -26.23 | 1.06 | -20.68 |
| 3.86 | 1.37 | 1.14 | -26.57 | 1.34 | -20.33 |
| 4.29 | 1.22 | 1.11 | -25.82 | 1.54 | -20.52 |
| 4.72 | 1.16 | 1.12 | -25.46 | 1.67 | -21.07 |
| 5.14 | 1.21 | 1.16 | -25.64 | 1.70 | -21.34 |
| 5.57 | 1.12 | 1.20 | -25.61 | 1.75 | -21.95 |
| 6.00 | 1.27 | 1.20 | -26.46 | 1.88 | -22.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
