ZPD25-16M6-18G-972 功分器
功分器电桥

功分器 ZPD25-16M6-18G-972

6~18GHz, 15W, 16路, 相位0°, SMA, 工业级

型号
ZPD25-16M6-18G-972
库存
支持定制
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
304 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率6~18GHz
插入损耗1.8dB
隔离度1820dB
输入驻波比1.6
输出驻波比1.4
幅度平衡±0.5dB
相位平衡±7°

其它参数

功率容量15W
路数16路
相位0°
阻抗50Ω
接口形式SMA-F
表面本导
产品外壳材料铝6061
工作温度-40~+70℃设计保证
质量等级工业级

端口定义

公共端口0
分配端口1-16

典型测试数据

Frequency GHzS00 驻波S11 驻波S01 损耗 dBS02 相位 °S12 隔离 dB
0.0115.0313.35-18.340.01-7.03
1.442.691.31-13.430.00-7.46
2.871.661.17-12.71-0.01-14.88
4.291.931.15-12.98-0.02-25.21
5.721.231.26-12.69-0.01-26.43
7.151.171.12-12.700.00-24.45
8.581.191.05-12.81-0.02-23.35
10.011.221.18-12.84-0.01-29.08
11.431.141.11-12.90-0.02-21.49
12.861.261.14-13.02-0.02-25.64
14.291.061.15-13.02-0.02-23.91
15.721.071.07-12.96-0.03-27.89
17.141.381.12-13.18-0.02-21.10
18.571.251.19-13.30-0.01-21.37
20.001.471.39-13.47-0.03-19.26

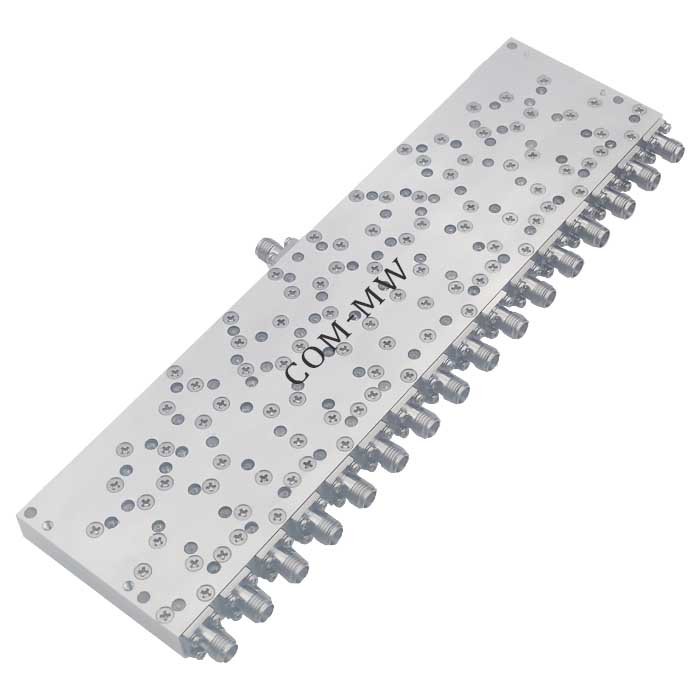

参考实物图

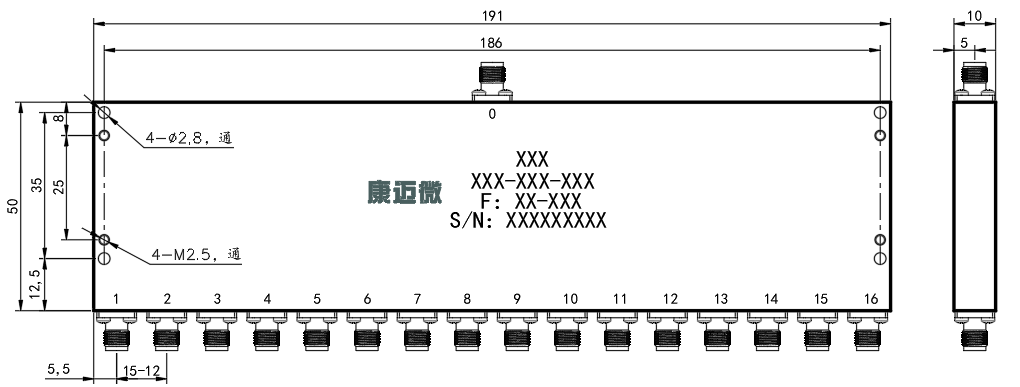

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
