350~2000MHz, 30W, 24路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 350 | ~ | 2000 | MHz |
| 插入损耗 | 23 | dB | ||
| 隔离度 | 18 | dB | ||
| 公共端驻波比 | 1.8 | |||
| 分配端驻波比 | 1.6 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±8 | ° | ||
| 耦合度 | 12 | 13.5 | 15 | dB |
| 耦合端驻波比 | 1.6 |
| 功率容量 | 30W设计保证 |
| 路数 | 24路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

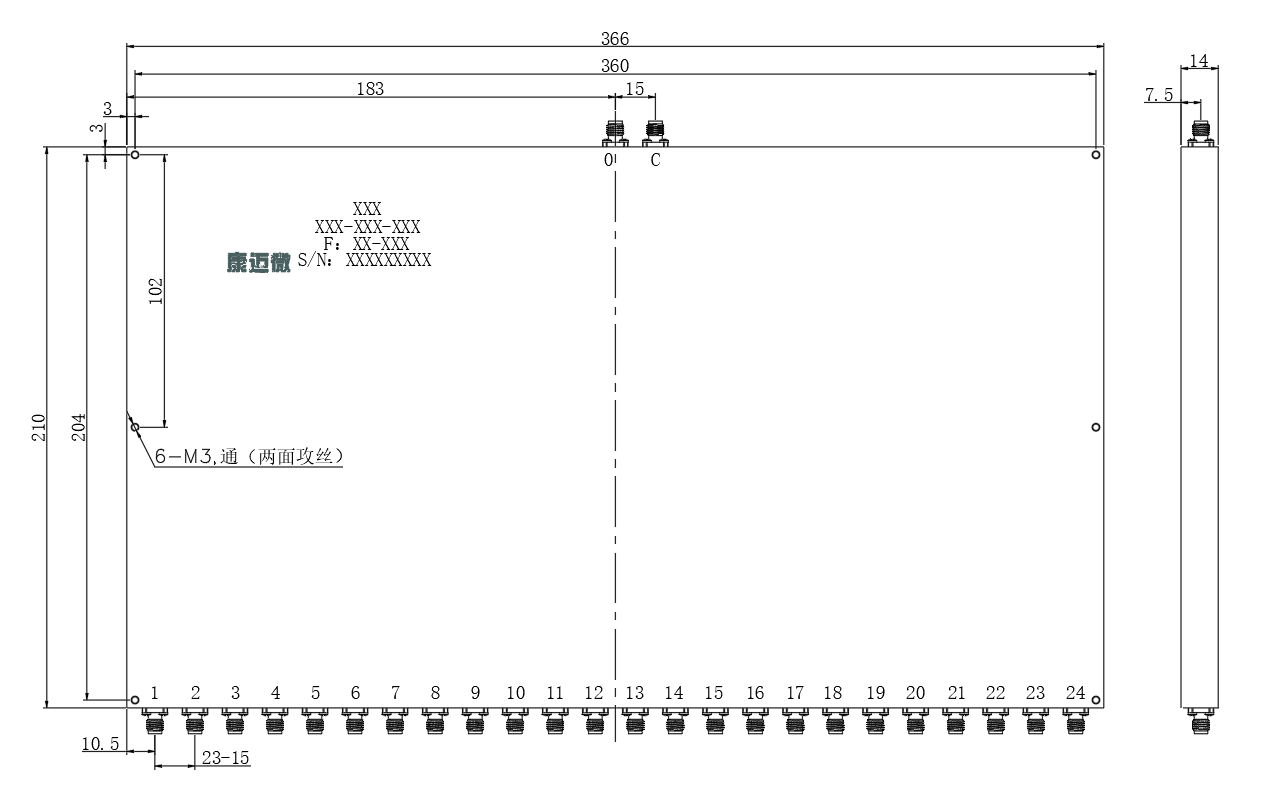

| 公共端口 | 0 |
| 分配端口 | 1~24 |
| 耦合端口 | C |

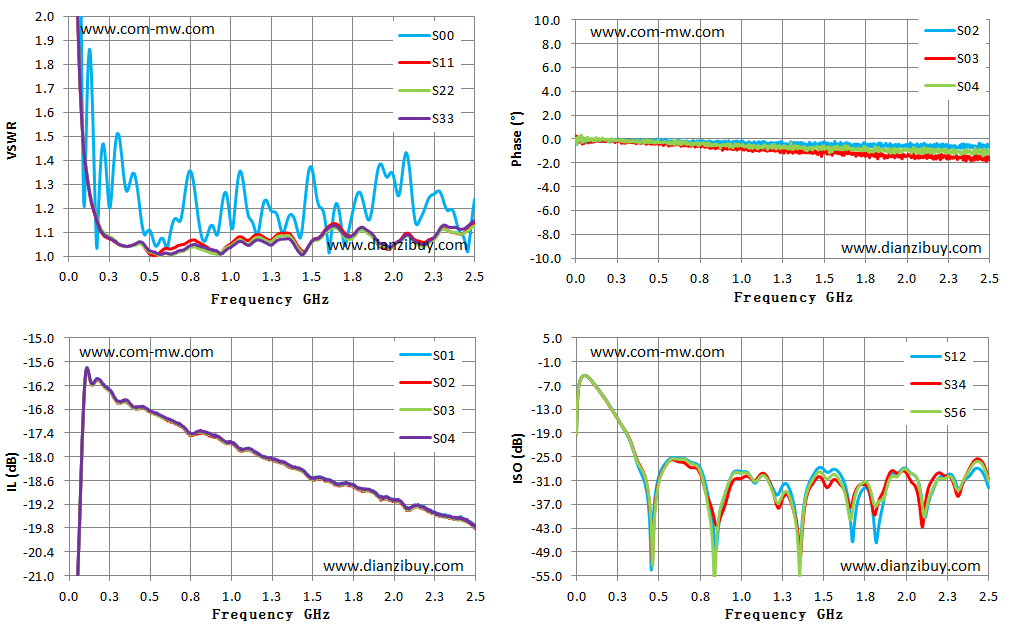

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 19.79 | 15.92 | -22.50 | -0.07 | -19.07 |
| 0.18 | 1.08 | 1.14 | -16.03 | -0.12 | -10.56 |
| 0.36 | 1.27 | 1.04 | -16.60 | -0.06 | -25.45 |
| 0.54 | 1.04 | 1.00 | -16.90 | -0.17 | -26.67 |
| 0.71 | 1.23 | 1.05 | -17.28 | -0.31 | -26.48 |
| 0.89 | 1.13 | 1.03 | -17.48 | -0.27 | -36.22 |
| 1.07 | 1.33 | 1.08 | -17.82 | -0.52 | -31.06 |
| 1.25 | 1.19 | 1.07 | -18.05 | -0.41 | -32.49 |
| 1.43 | 1.08 | 1.03 | -18.32 | -0.50 | -30.09 |
| 1.61 | 1.04 | 1.13 | -18.58 | -0.40 | -30.10 |
| 1.79 | 1.27 | 1.11 | -18.81 | -0.53 | -36.30 |
| 1.96 | 1.33 | 1.03 | -19.03 | -0.58 | -28.70 |
| 2.14 | 1.14 | 1.07 | -19.24 | -0.84 | -36.10 |
| 2.32 | 1.21 | 1.12 | -19.51 | -0.50 | -33.12 |
| 2.50 | 1.24 | 1.14 | -19.74 | -0.60 | -32.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
