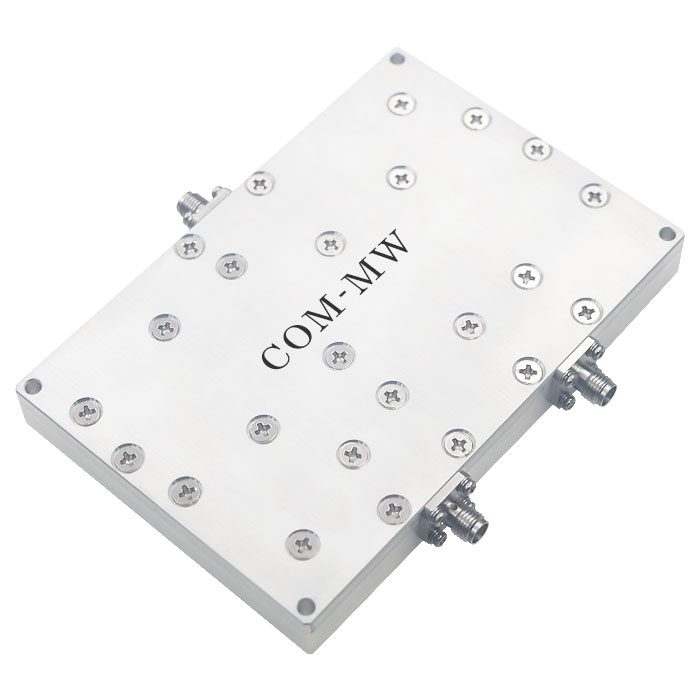

0.4~2GHz, 150W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.4 | ~ | 2 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 4 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 3.5 | |||
| 幅度平衡 | 0.25 | dB | ||
| 相位平衡 | 5 | ° | ||
| 重量 | 400 | g |
| 功率容量 | 150W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

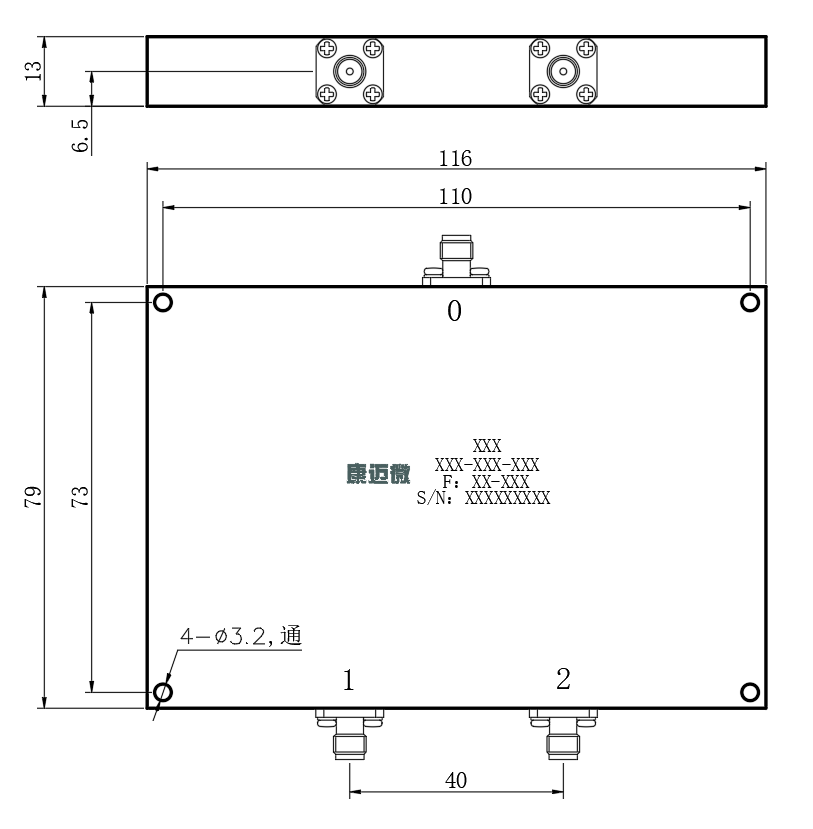

| 公共端口 | 0 |
| 分配端口 | 1,2 |

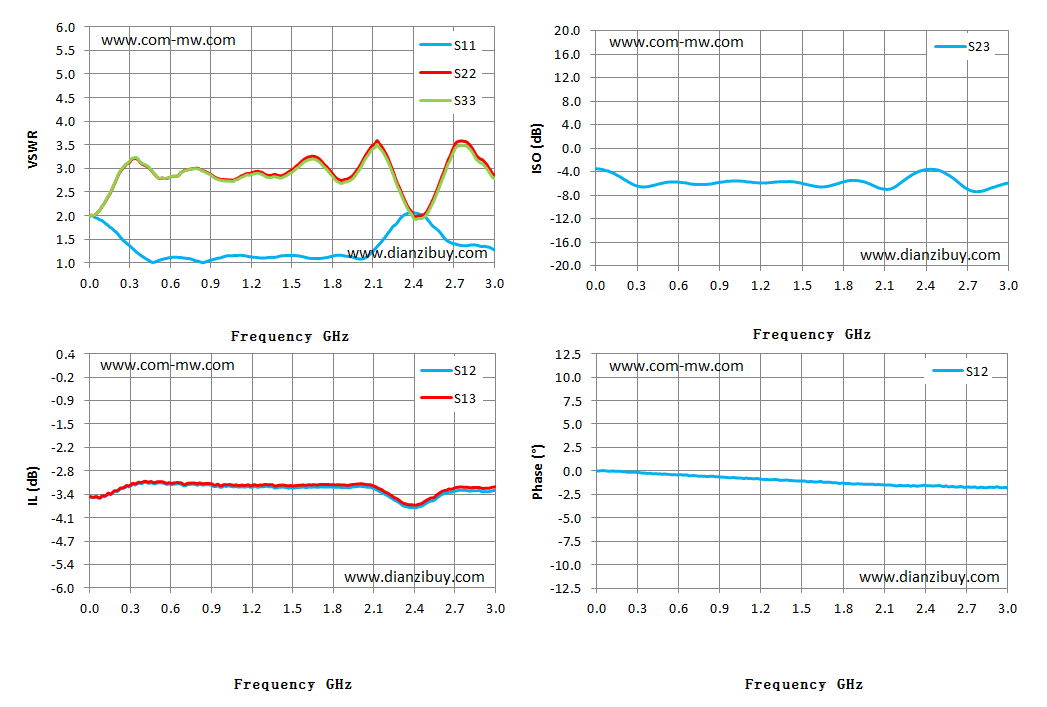

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
| 0.01 | 1.99 | 1.99 | 1.99 | -3.50 | -3.50 | -3.50 | -0.01 |
| 0.21 | 1.65 | 2.73 | 2.74 | -3.37 | -3.34 | -5.18 | -0.09 |
| 0.43 | 1.08 | 3.05 | 3.07 | -3.12 | -3.09 | -6.31 | -0.29 |
| 0.64 | 1.12 | 2.83 | 2.83 | -3.16 | -3.13 | -5.85 | -0.43 |
| 0.86 | 1.01 | 2.94 | 2.92 | -3.18 | -3.14 | -6.00 | -0.57 |
| 1.07 | 1.15 | 2.75 | 2.72 | -3.24 | -3.19 | -5.63 | -0.79 |
| 1.29 | 1.10 | 2.92 | 2.87 | -3.24 | -3.19 | -5.84 | -0.93 |
| 1.50 | 1.16 | 2.95 | 2.90 | -3.25 | -3.20 | -5.91 | -1.06 |
| 1.71 | 1.09 | 3.22 | 3.15 | -3.24 | -3.18 | -6.43 | -1.18 |
| 1.93 | 1.13 | 2.79 | 2.73 | -3.26 | -3.19 | -5.58 | -1.38 |
| 2.14 | 1.34 | 3.59 | 3.51 | -3.34 | -3.27 | -6.98 | -1.51 |
| 2.36 | 2.05 | 2.20 | 2.15 | -3.79 | -3.72 | -3.88 | -1.59 |
| 2.57 | 1.73 | 2.49 | 2.42 | -3.54 | -3.46 | -4.63 | -1.69 |
| 2.79 | 1.36 | 3.57 | 3.48 | -3.33 | -3.25 | -7.40 | -1.80 |
| 3.00 | 1.27 | 2.86 | 2.78 | -3.33 | -3.23 | -5.91 | -1.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
