0.7~8GHz, 200W, 2路, 0°, N, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 8 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 200W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

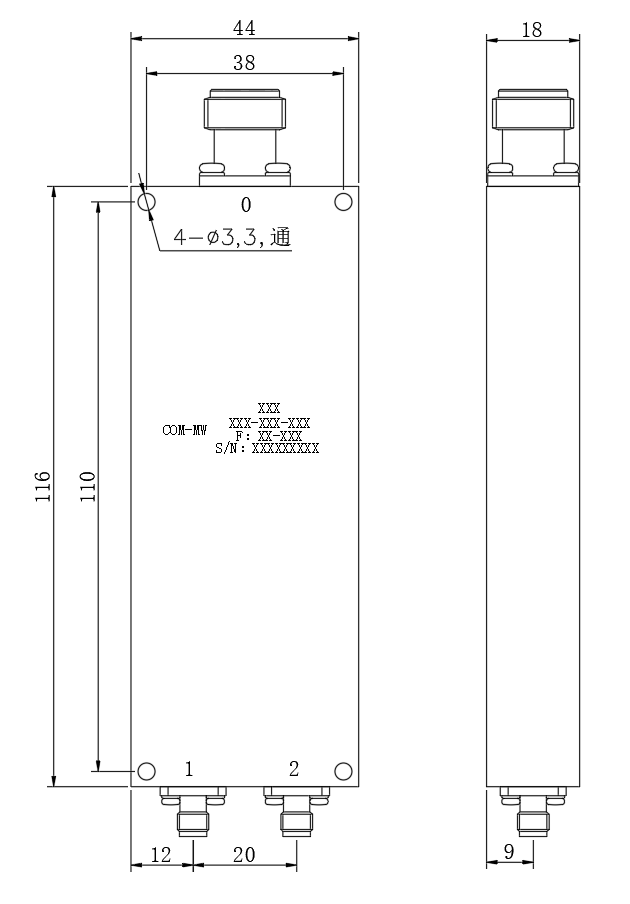

| 公共端口 | 0 |
| 分配端口 | 1，2 |

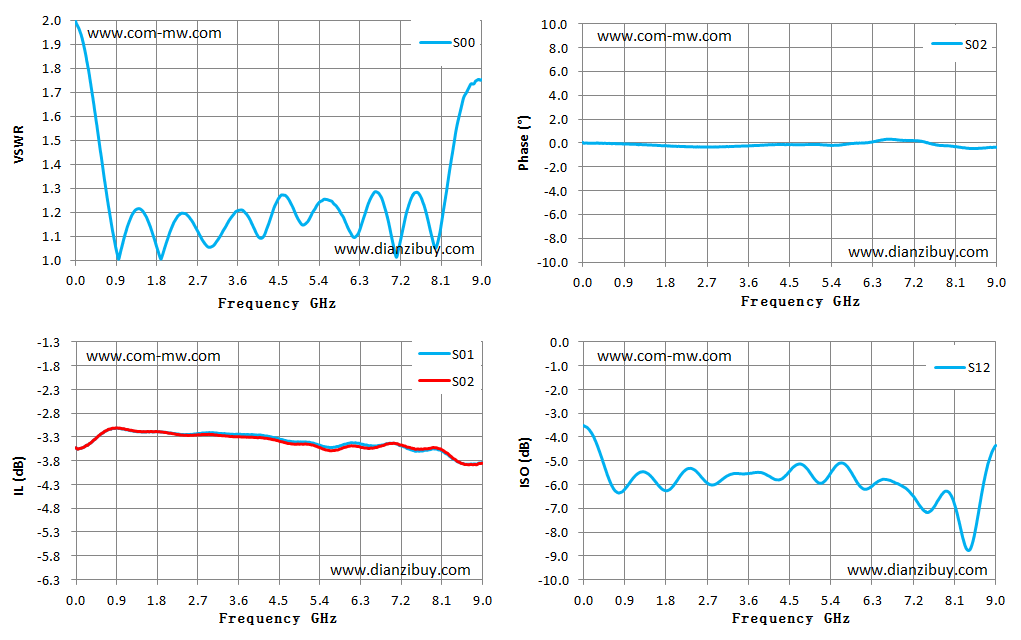

| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 2.00 | -3.52 | -3.52 | 0.07 | -3.51 |
| 0.65 | 1.35 | -3.19 | -3.18 | -0.06 | -6.09 |
| 1.29 | 1.20 | -3.18 | -3.17 | -0.12 | -5.46 |
| 1.94 | 1.02 | -3.20 | -3.20 | -0.25 | -6.13 |
| 2.58 | 1.17 | -3.24 | -3.27 | -0.33 | -5.66 |
| 3.22 | 1.10 | -3.22 | -3.27 | -0.29 | -5.57 |
| 3.86 | 1.18 | -3.25 | -3.30 | -0.18 | -5.49 |
| 4.51 | 1.26 | -3.34 | -3.39 | -0.13 | -5.44 |
| 5.15 | 1.16 | -3.41 | -3.45 | -0.11 | -5.93 |
| 5.79 | 1.23 | -3.50 | -3.57 | -0.06 | -5.30 |
| 6.43 | 1.20 | -3.47 | -3.53 | 0.20 | -5.87 |
| 7.07 | 1.04 | -3.44 | -3.44 | 0.22 | -6.20 |
| 7.72 | 1.23 | -3.58 | -3.54 | -0.17 | -6.72 |
| 8.36 | 1.46 | -3.77 | -3.76 | -0.43 | -8.69 |
| 9.00 | 1.76 | -3.84 | -3.85 | -0.34 | -4.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
