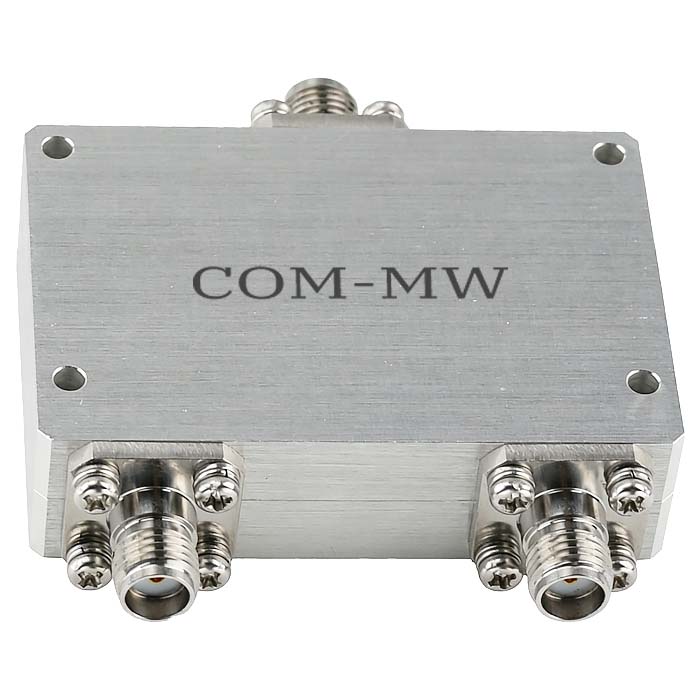

17~20GHz, 80W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，高功率。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 17 | ~ | 20 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 4 | |||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 80W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

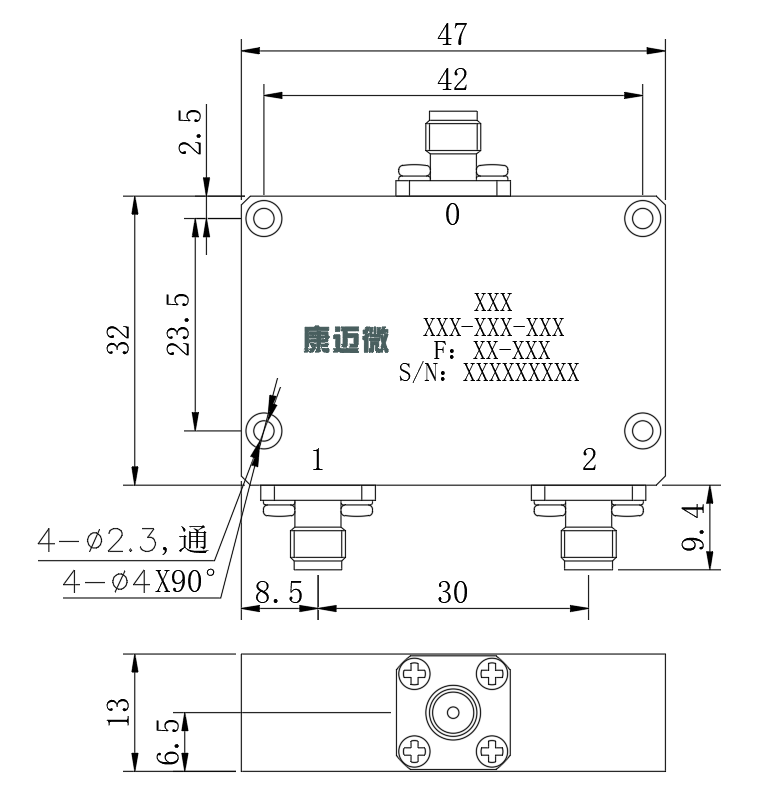

| 公共端口 | 0 |
| 分配端口 | 1，2 |

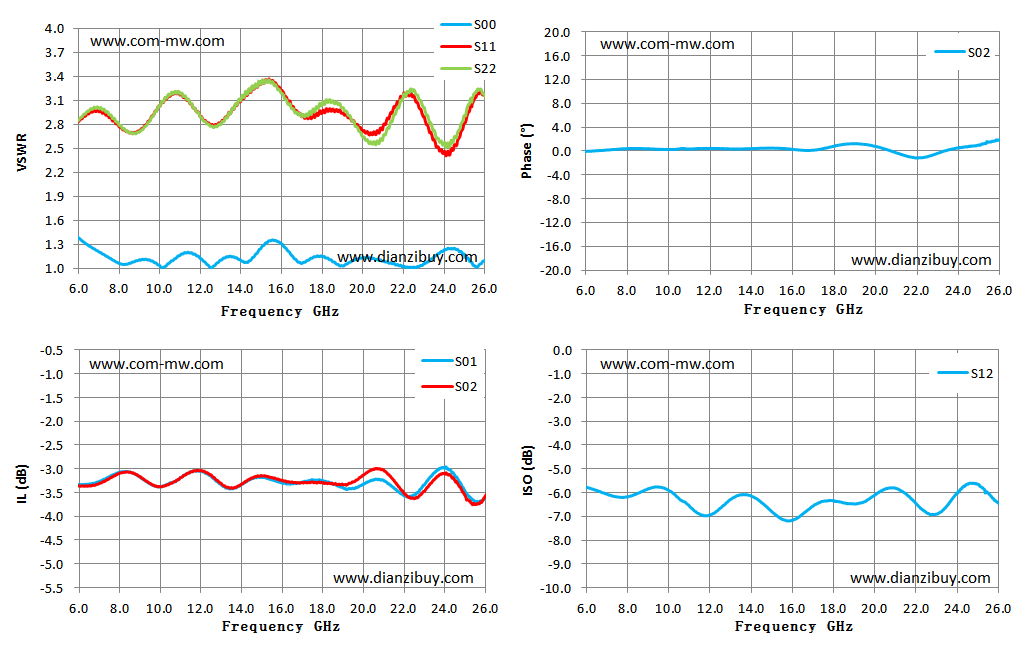

| Frequency GHz | S00 驻波 | S11 驻波 | S22 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 6.00 | 1.39 | 2.84 | 2.85 | -3.33 | -0.04 | -5.76 |
| 7.43 | 1.15 | 2.93 | 2.96 | -3.19 | 0.29 | -6.17 |
| 8.86 | 1.10 | 2.70 | 2.69 | -3.14 | 0.40 | -5.89 |
| 10.29 | 1.03 | 3.13 | 3.14 | -3.33 | 0.29 | -6.07 |
| 11.71 | 1.18 | 3.01 | 3.01 | -3.05 | 0.46 | -6.97 |
| 13.14 | 1.13 | 2.85 | 2.84 | -3.38 | 0.36 | -6.21 |
| 14.57 | 1.13 | 3.28 | 3.29 | -3.20 | 0.49 | -6.46 |
| 16.00 | 1.31 | 3.23 | 3.19 | -3.30 | 0.28 | -7.16 |
| 17.43 | 1.13 | 2.91 | 2.95 | -3.23 | 0.40 | -6.37 |
| 18.86 | 1.03 | 2.98 | 3.07 | -3.38 | 1.24 | -6.47 |
| 20.29 | 1.13 | 2.68 | 2.57 | -3.26 | 0.52 | -5.94 |
| 21.71 | 1.05 | 3.09 | 3.02 | -3.48 | -1.00 | -6.20 |
| 23.14 | 1.07 | 2.80 | 2.92 | -3.25 | -0.21 | -6.84 |
| 24.57 | 1.24 | 2.54 | 2.64 | -3.17 | 0.83 | -5.61 |
| 26.00 | 1.09 | 3.18 | 3.18 | -3.59 | 1.82 | -6.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
