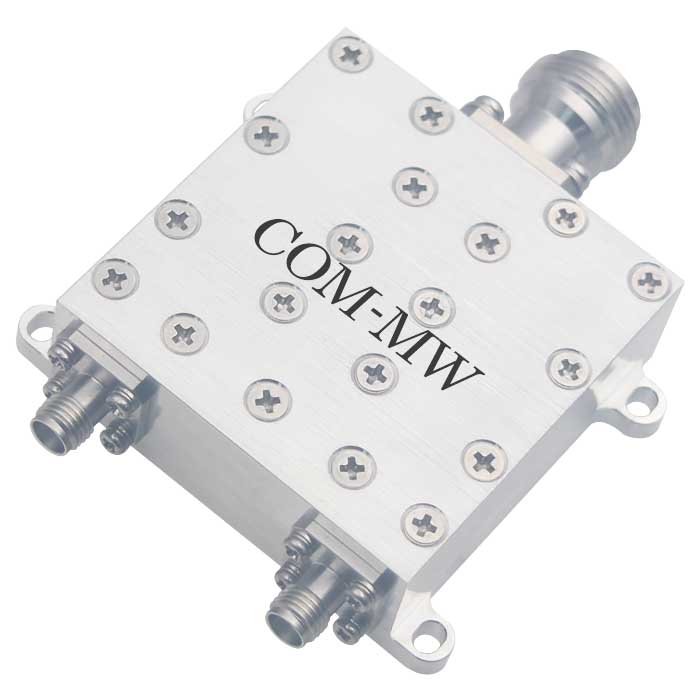

3~18GHz, 100W, 2路, 0°, N, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 4 | 5 | dB | |
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 4 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-F |
| 分配端接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

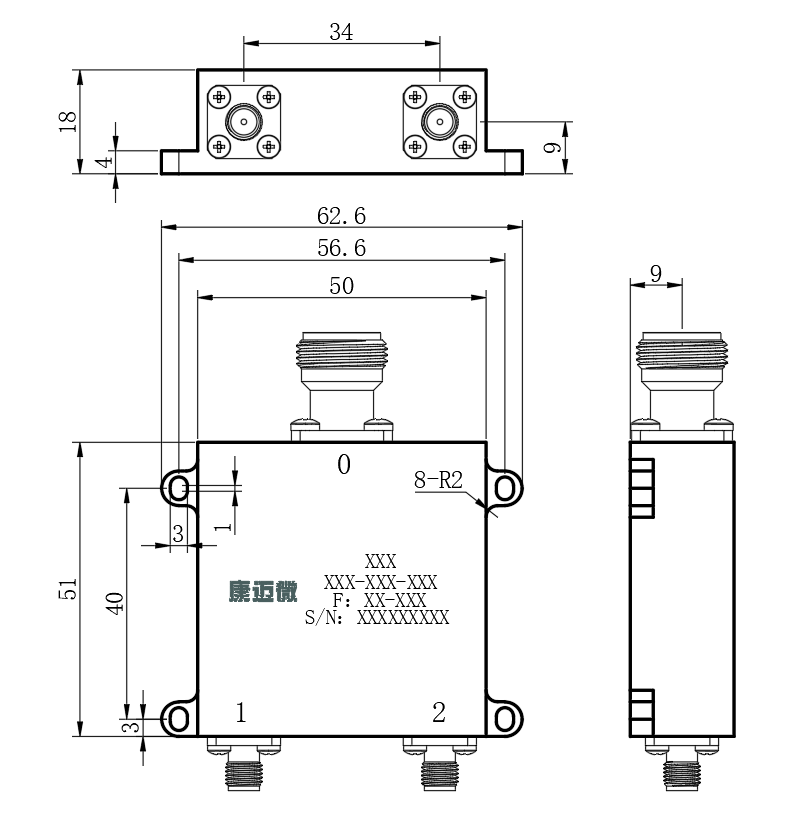

| 公共端口 | 0(N-F) |
| 分配端口 | 1，2(SMA-F) |

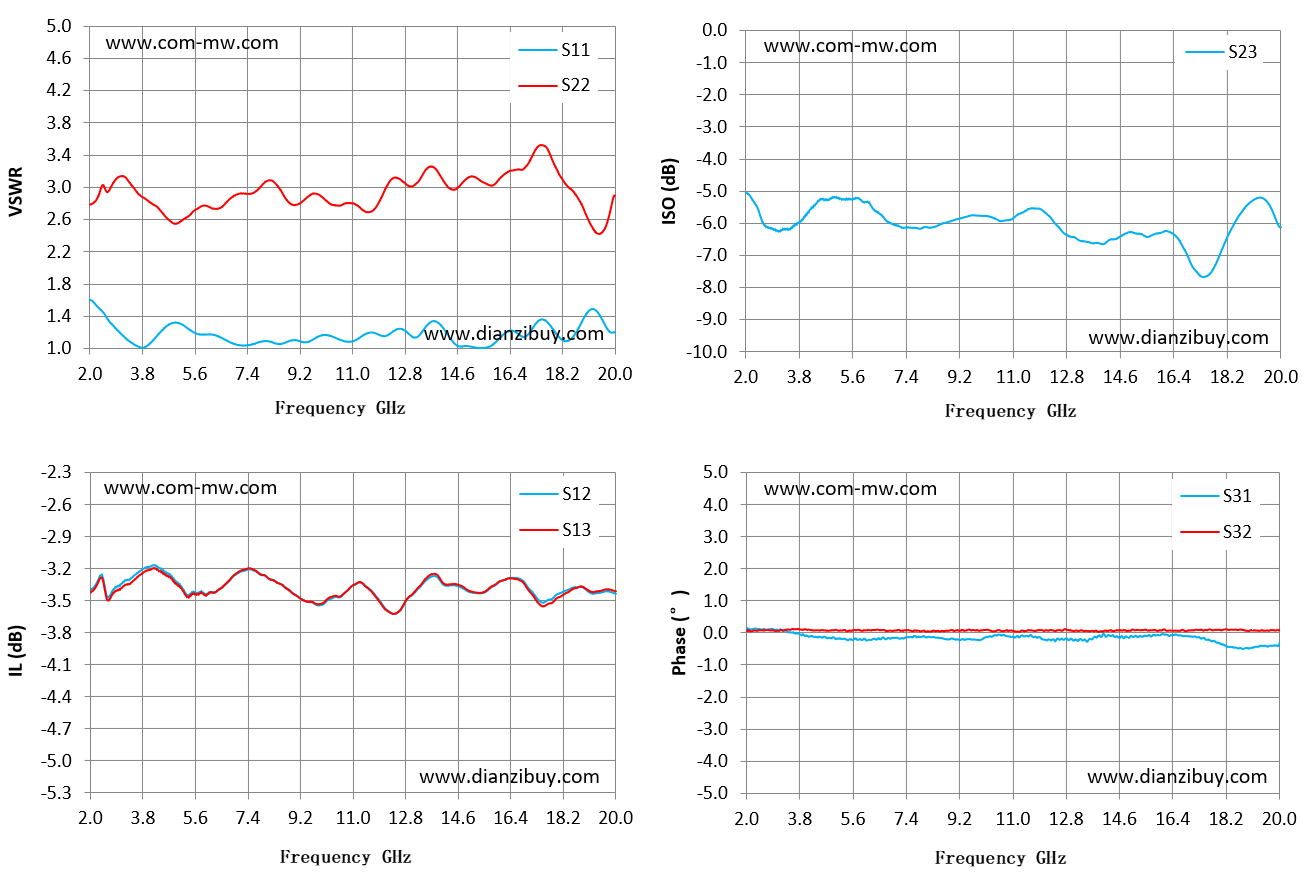

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S31 相位 ° |
| 2 | 1.6 | -3.39 | -3.41 | -5.07 | 0.13 |
| 3.29 | 1.12 | -3.3 | -3.34 | -6.19 | 0.07 |
| 4.57 | 1.26 | -3.23 | -3.25 | -5.26 | -0.15 |
| 5.86 | 1.18 | -3.42 | -3.43 | -5.28 | -0.2 |
| 7.14 | 1.05 | -3.23 | -3.22 | -6.09 | -0.18 |
| 8.43 | 1.07 | -3.33 | -3.33 | -6.1 | -0.15 |
| 9.71 | 1.13 | -3.53 | -3.52 | -5.77 | -0.21 |
| 11 | 1.09 | -3.36 | -3.36 | -5.87 | -0.12 |
| 12.29 | 1.19 | -3.61 | -3.61 | -5.86 | -0.24 |
| 13.57 | 1.29 | -3.3 | -3.28 | -6.6 | -0.21 |
| 14.86 | 1.04 | -3.4 | -3.38 | -6.3 | -0.14 |
| 16.14 | 1.16 | -3.31 | -3.31 | -6.25 | -0.06 |
| 17.43 | 1.35 | -3.51 | -3.54 | -7.68 | -0.15 |
| 18.71 | 1.21 | -3.37 | -3.38 | -5.66 | -0.48 |
| 20 | 1.21 | -3.43 | -3.41 | -6.14 | -0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
