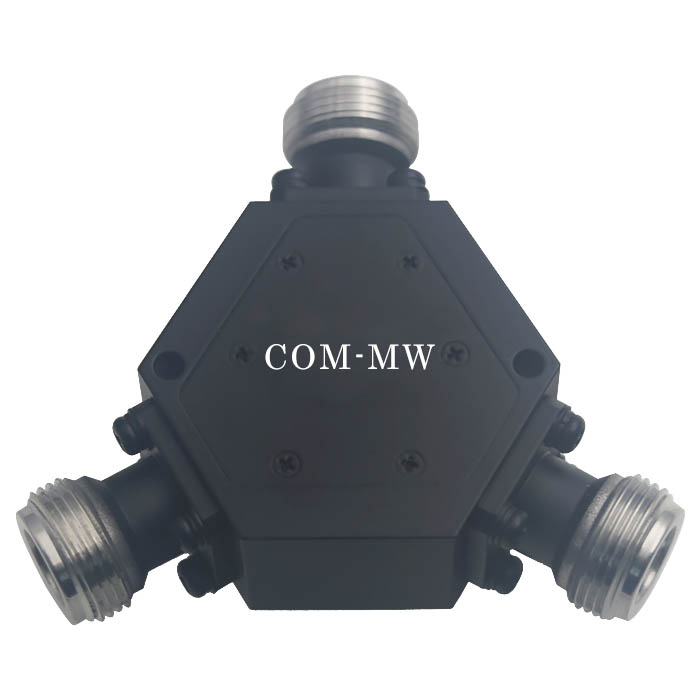

DC~18GHz, 1W, 2路, 0°, N-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 6.6 | 7.4 | dB@100k-4G | |
| 插入损耗 | 6.2 | 7.8 | dB@4G-10G | |
| 插入损耗 | 5.5 | 8.5 | dB@10G-18G | |
| 隔离度 | 7 | 10 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

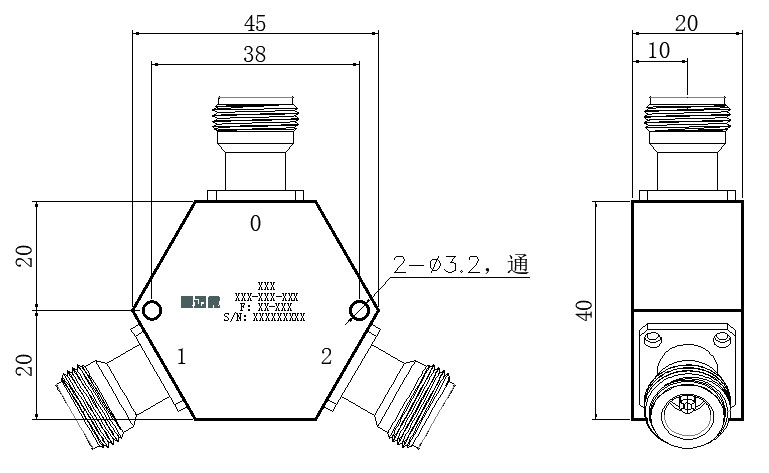

| 公共端口 | 0 |
| 分配端口 | 1，2 |

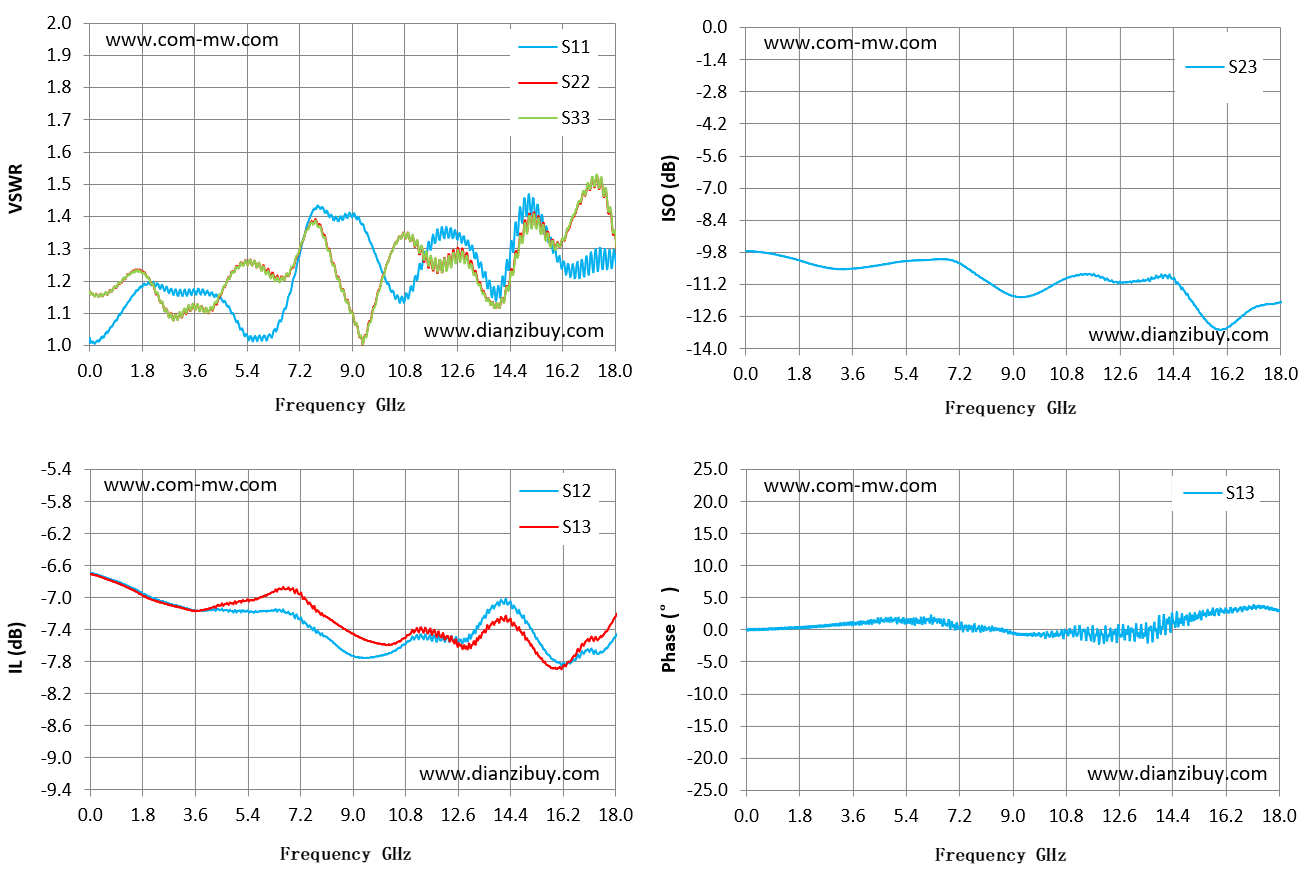

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.02 | 1.17 | -6.69 | -6.7 | -9.72 |
| 1.29 | 1.13 | 1.22 | -6.85 | -6.87 | -9.96 |
| 2.57 | 1.17 | 1.11 | -7.06 | -7.07 | -10.41 |
| 3.86 | 1.17 | 1.12 | -7.16 | -7.16 | -10.46 |
| 5.14 | 1.06 | 1.25 | -7.16 | -7.04 | -10.2 |
| 6.43 | 1.05 | 1.22 | -7.17 | -6.9 | -10.09 |
| 7.71 | 1.42 | 1.39 | -7.4 | -7.13 | -10.69 |
| 9 | 1.4 | 1.1 | -7.73 | -7.45 | -11.7 |
| 10.29 | 1.18 | 1.28 | -7.7 | -7.59 | -11.26 |
| 11.57 | 1.29 | 1.27 | -7.52 | -7.44 | -10.72 |
| 12.86 | 1.32 | 1.27 | -7.54 | -7.63 | -11.08 |
| 14.14 | 1.21 | 1.15 | -7.05 | -7.27 | -10.78 |
| 15.43 | 1.38 | 1.37 | -7.58 | -7.76 | -12.68 |
| 16.71 | 1.26 | 1.43 | -7.72 | -7.65 | -12.56 |
| 18 | 1.29 | 1.35 | -7.49 | -7.24 | -11.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
